Vo výrobnom inžinierstve dosiahnutie presnosti v Ovrobenie komplexných častí je konštantnou výzvou. Komponenty, ako sú lopatky turbíny, lekárske implantáty alebo automobilové motory, požadujú prísne tolerancie a zložité geometrie, kde aj mierna odchýlka môže viesť k nákladnej prepracovaniu alebo zlyhaniu. Inline Inspection - meranie častí počas alebo pravého po obrábaní bez ich odstránenia z výrobnej linky - sa stáva kritickým nástrojom na zabezpečenie kvality pri dodržiavaní požiadaviek na výrobu. Tento článok skúma stratégie inline kontroly pre diely s viacerými funkciami, ktoré ponúkajú praktické usmernenie pre výrobných profesionálov. Vychádzajúc z nedávneho výskumu sémantického učenca a Google Scholar, pokryjeme osvedčené metódy, aplikácie v reálnom svete a riešenia spoločných výziev, všetky vysvetlené jasným, technickým, ale prístupným spôsobom. Očakávajte podrobné príklady, akčné poznatky a zameranie na presnosť vyváženia s efektívnosťou.
Inšpekcia viacerých funkcií spočíva v kontrole viacerých geometrických aspektov časti-mysliace otvory, sloty, obrysy alebo povrchy-na potvrdenie, že spĺňajú špecifikované tolerancie. Pre komplexné časti to znamená vyhodnotenie rozmerov, presnosť polohy, povrchovej úpravy a formy, ako je rovinnosť alebo okrúhosť, často riadené geometrickými dimenzovaním a toleranciou (GD&T) štandardmi. Na rozdiel od jednoduchších komponentov, v ktorých by mohlo stačiť jedno meranie, majú komplexné časti vzájomne závislé vlastnosti. Napríklad komponent prúdového motora môže vyžadovať presné vyrovnanie chladiacich otvorov, zakrivených povrchov a profilov okrajov, všetko v mikrónov.
Inline Inspection integruje tieto kontroly do procesu obrábania pomocou nástrojov, ako sú sondy, lasery alebo fotoaparáty priamo na stroji CNC alebo v jeho blízkosti. To umožňuje okamžitú spätnú väzbu, ktorá umožňuje operátorom upraviť parametre pred hromadením defektov. Trik je navrhovanie systémov, ktoré sú rýchle, spoľahlivé a schopné zvládnuť výzvy v obchode, ako sú vibrácie alebo sprej na chladivo.
Tradičná inšpekcia, často vykonávaná s koordinovanými meracími strojmi (CMM) v riadenom laboratóriu, je presná, ale pomalá. Môže vytvárať prekážky, najmä pre časti s vysokou hodnotou, kde sú oneskorenia alebo šrot drahé. Inline Inspection, naopak, zachytáva problémy v reálnom čase, znižuje odpad a zvyšuje priepustnosť. Výskum metrológie obrábacích strojov ukazuje, že inline metódy môžu v porovnaní s offline CMM znížiť na polovicu, čo z nich robí meničom hier pre priemyselné odvetvia, ako je letectvo alebo zdravotnícke pomôcky. Navyše sú v súlade s priemyslom 4.0, ktoré poskytujú údaje do inteligentných systémov pre prediktívnu údržbu alebo optimalizáciu procesu. Úlovok? Nastavenie týchto systémov si vyžaduje starostlivé plánovanie, aby sa zabezpečila presnosť bez spomalenia výroby.
Sonda na stroji používa dotykové alebo nekontaktné sondy namontované na strojoch CNC na meranie vlastností, ako sú polohy otvorov alebo povrchová rovinnosť počas obrábania. Tieto systémy žiaria na overenie kritických rozmerov v reálnom čase, čo umožňuje okamžité opravy, ak je niečo vypnuté.
Príklad 1: Čepeľ leteckého turbíny

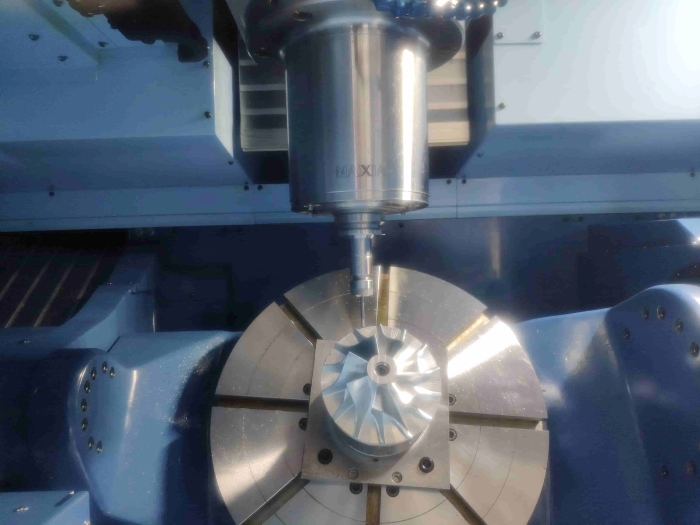

Vedúca letecká firma použila na stroj na stroj na kontrolu čepele turbíny s viacerými chladiacimi otvormi, z ktorých každá vyžadovala polohové tolerancie ± 0,01 mm. Sonda Renishaw, integrovaná do 5-osi CNC stroj, merala po vŕtaní polohy otvoru. Keď systém zistil mierne vyradenie vretena, operátori upravili cestu nástroja na mieste, čím sa zabránilo dávke chybných častí. To ušetrilo zhruba 60 000 dolárov v šrote a skrátilo čas kontroly o 35% v porovnaní s offline metódami.
Príklad 2: Prípad prenosu automobilov
Automobilový dodávateľ aplikoval na stroji na prevodové puzdro s montážnymi otvormi a ložiskovými povrchmi. Pomocou sondy Heidenhain s radičom CNC FanUC systém skontroloval rozmery počas obrábania pauzy. Detegovala problémy s tepelnou expanziou, automaticky upravuje cesty nástrojov na udržanie tolerancií ± 0,02 mm, čím sa zabezpečuje konzistentná kvalita počas vysokohorového behu.
Laserové skenovanie zachytáva 3D bodové oblaky povrchu časti, vďaka čomu je ideálny pre zložité geometrie, ako sú krivky alebo tvary voľnej formy. Tieto systémy môžu byť namontované na vretene alebo sú nastavené ako inline stanice, ktoré ponúkajú rýchle merania s vysokým rozlíšením.
Príklad 3: lekársky implantát bedra
Výrobca zdravotníckych pomôcok použil laserové skenovanie na overenie zakriveného kĺbového povrchu implantátu titánového bedra. Kľúčový skener, integrovaný do mazakového obrábacieho centra, zhromaždil 12 000 dátových bodov za sekundu, čím sa vytvoril digitálny model v porovnaní s dizajnom CAD. Hlačila povrchové odchýlky v rámci ± 0,006 mm, čím sa skrátil čas kontroly z 25 minút (CMM) na 4 minúty, čím sa zlepšil priepustnosť o 55%.
Príklad 4: Čepeľ veternej turbíny
Spoločnosť veternej energie využívala laserové skenovanie na kontrolu veľkých lopatiek turbíny s zložitými profilmi profilu krídla. Faro skener na robotickom ramene naskenovaných čepelí po machinácii, ktoré kontrolujú špičkové tolerancie ± 0,01 mm. Systém identifikoval menšie povrchové nezrovnalosti, čo umožnilo operátorom vylepšiť procesy dokončovania a znížiť prepracovanie o 20%.
Systémy strojového videnia používajú kamery s vysokým rozlíšením a spracovanie obrazu na kontrolu povrchových defektov, okrajových profilov alebo prítomnosti funkcií. Sú rýchle a dobre vhodné pre vysokorýchlostné čiary, kde by metódy kontaktu mohli zaostávať.
Príklad 5: bývanie smartfónov
Výrobca elektroniky použil systém Cognex Vision na kontrolu hliníkových puzdier smartfónov s slotmi, výrezmi a závitovými otvormi, všetky v rámci ± 0,03 mm tolerancie. Systém, ktorý beží pri 50 snímkach za sekundu, zistil nesprávne zarovnané sloty v dôsledku opotrebenia nástroja, čo viedlo k údržbe pred dosiahnutím defektov. To zlepšilo výnos o 15%.
Príklad 6: Railcar nápravy
Dodávateľ železničných komponentov implementoval inšpekciu založenú na videní pre komponenty nápravy, kontroloval profily príruby a povrchovú úpravu. Pomocou štruktúrovaného svetla a Baslerovej kamery systém meraný rozmery vložený, identifikujúci vzory opotrebenia, ktoré predpovedali potenciálne defekty, čím sa presnosť detekcie zvýšila o 25% pred manuálnymi kontrolami.
Kombinácia sondovania, laserového skenovania a videnia vytvára robustný prístup k dielom s rôznymi funkciami. Hybridné systémy využívajú silné stránky každej metódy - pre presné rozmery, lasery pre povrchy a videnie defektov.
Príklad 7: Výroba vstrekovania plesní
Výrobca plesní pre automobilové diely používal hybridný systém sondovania a laserového skenovania na kontrolu foriem s zložitými dutinami a kanálmi. Mitutoyo sonda overila hĺbky kanála, zatiaľ čo skener Nikon mapoval dutinové povrchy. Kombinované údaje zabezpečili ± 0,015 mm tolerancie, skrátenie času kontroly o 30% a zabezpečenie úplného dodržiavania GD&T.
Vibrácie, chladiace kvapaliny a teplotné výkyvy môžu vyhodiť inline merania. Napríklad laserové skenery zápasia s reflexnými povrchmi a sondy sa môžu nesprávne dozvedieť, ak sú prítomné úlomky.
Riešenie : Používajte robustné senzory a environmentálne ovládacie prvky. Vzduchové trysky môžu vyčistiť chladivo a držiaky naliehajúce na vibrácie stabilizujú sondy. Výskum monitorovania strojových nástrojov ukazuje, že adaptívne algoritmy môžu v tvrdých podmienkach znížiť falošné pozitívy o 15%.
Inline systémy generujú rozsiahle súbory údajov, najmä pre diely s viacerými funkciami. Spracovanie v reálnom čase bez oneskorenia výroby je prekážkou.
Riešenie : Výpočet hrán a analýza dát strojového učenia. Polovodičová rastlina použila spracovanie okrajov na spracovanie laserových skenovacích údajov, čím sa skrátil čas analýzy z 12 sekúnd na 1,5 sekundy na časť.
Inline systémy potrebujú pravidelnú kalibráciu, aby zostali presné, najmä v prípade vysoko presných dielov. Nesprávne nástroje môžu viesť k chybám a narušeniu dôvery.
Riešenie : Automatizovaná kalibrácia a pomoc s prediktívnou údržbou. Samostatné sond s použitím referenčných artefaktov udržujú presnosť v rámci ± 0,003 mm, ako je uvedené v štúdiách integrovaných metrologických systémov.
Uprednostnite kľúčové funkcie : Použite GD&T na zameranie na kritické funkcie, ako sú dátumy alebo funkčné povrchy. V prípade leteckého držiaka uprednostňujú zarovnanie otvorov pred kozmetickými povrchmi, aby sa zabezpečilo prispôsobenie montáže.
Odkaz na CAD/CAM : Pripojte údaje o inšpekciách k CAD/CAM systémom pre úpravy nástrojov v reálnom čase, ako je to uvedené v príklade prípadu prenosu.
Aplikujte strojové učenie : Použite ML na predpovedanie defektov z údajov o inšpekciách, napríklad v prípade nápravy železnice, kde analýza vzoru zlepšila kontrolu kvality.
Optimalizujte pre rýchlosť : Metódy inšpekcie zhody pre tempo výroby. Vizuálne systémy pracujú pre rýchle kontroly povrchu, zatiaľ čo sondáre vyhovujú presným meraniam.
Zamestnanci vlaku : Prevádzkovatelia vybavení na interpretáciu a konanie v údajoch o inšpekciách, ako je uvedené v príklade čepele veternej turbíny, kde vyškolený personál optimalizoval dokončenie.
Inline Inspection for Multi-Feature Parts transformuje výrobu výrobou tak, že chytí defekty včas, znižuje odpad a zrýchľuje výrobu. Stratégie, ako je sondovanie na strojoch, laserové skenovanie, systémy videnia a hybridné prístupy, prinášajú presnosť zložitých geometrií, pričom prípady v reálnom svete ukazujú škrty v čase kontroly 30-55% a významné úspory nákladov. Výzvy, ako je interferencia obchodu, preťaženie dát a požiadavky na kalibráciu sú skutočné, ale zvládnuteľné s robustnými senzormi, inteligentným spracovaním údajov a osvedčenými postupmi.
Pri pohľade do budúcnosti bude integrácia inline inšpekcie s digitálnymi dvojčatami a prediktívnou analýzou zvýšiť väčšiu účinnosť. Pre výrobných inžinierov je prijatie týchto stratégií nevyhnutné na to, aby ste zostali konkurencieschopní vo svete, kde presnosť a rýchlosť definujú úspech. Vložením kontroly kvality do výrobnej linky môžu výrobcovia zabezpečiť, aby zložité časti spĺňali najťažšie normy bez spomalenia.
Q1: Ako zvyšuje inline inšpekcia účinnosť v rámci offline metód?
Odpoveď: Inline inšpekcia kontroluje časti počas obrábania, čo umožňuje okamžité opravy. Zníži čas inšpekcie až o 50% v porovnaní s offline CMMS a znižuje šrot, ako je vidieť pri výrobe čepele turbíny leteckých priestorov.
Q2: Prečo sú laserové skenery účinné pre zložité povrchy?
A: Laserové skenery generujú oblaky 3D bodov na mapovanie zložitých tvarov, pričom ich porovnávajú s modelmi CAD. Overovali povrchy implantátu bedra v rámci ± 0,006 mm, pričom čas inšpekcie znížil o 55%.
Otázka 3: Aké problémy čelia systémom Vision Systems v inline nastaveniach?
Odpoveď: Systémy Vision môžu byť ovplyvnené osvetlením alebo chladiacou kvapalinou. Štruktúrované svetlo a adaptívne algoritmy, ktoré sa používajú pri kontrole bývania smartfónov, zabezpečujú presnosť pri vysokých rýchlostiach.
Otázka 4: Ako udržiavate presnosť v inline systémoch?
Odpoveď: Automatizovaná kalibrácia s referenčnými artefaktmi a prediktívnymi systémami udržiavania údržby presné. Samostatné sondy dosahujú ± 0,003 mm presnosť na výskum metrológie.
Q5: Je inline inšpekcia životaschopná pre nízkoobjemové cykly?
Odpoveď: Áno, je to efektívne pre časti s nízkym objemom. Hybridné systémy v produkcii plesní skrátia čas kontroly o 30%, čím sa zabezpečuje kvalita bez spomalenia malých šarží.
Názov: Inline Inspection s priemyselným robotom (IIIR) pre výrobné linky na výrobu hromadnej a zvykom
: Medzinárodný denník Advanced Manufacturing Technology
Publikation Dátum: 2020-05-25
Kľúčové zistenia: Dosiahnuté stabilita 6 µm/rám/1,21% Priemerná chyba merania v metódach s pohyblivým koncom
20
. pp. 1–15
URL: https://pmc.ncbi.nlm.nih.gov/articles/pmc7309129/
Názov: Multivariačná predikcia kvality obrobenia s tenkými stienovými dielmi pomocou kľúčových zistení viacerých
časopisov Paralelne
publikácia Dátum: 2025-03-18
Používanie Dynamic Dymas Domain Adapting MAE, RMSE a celkové skóre o 8,34%, 7,14%
s hlbokým prenosom: Robotika a počítačovo integrovaná výrobná
. 2025, s. 102–118
URL: https://www.tandfonline.com/doi/abs/10.1080/00207543.2024.2394099
Názov: Aplikácia automatizácie pre kontrolu kvality in-line, Iniciatíva s nulovým defektom
: CIRP Annals-Výrobná technológia
: 2022-11-10
Kľúčové zistenia: Kľúčové trendy automatizácie-Sensorová fúzia, adaptívna kontrola, prediktívna analýza-PP
publikácie
Dátum
. https://www.sCicendirect.com/science/article/pii/S02786125220022291
