Görünümler: 108 Yazar: Site Editor Yayınlanma Zamanı: 2025-07-16 Köken: Alan
İçerik Menüsü
● giriiş
● İşleme süreci kararlılığını anlamak
● Gerçek Zamanlı Parametre Ayarlama Sistemleri: Temel Bilgiler
● Gerçek dünya uygulamaları ve örnekleri
● Teknik Derin Dalış: Mekanizmalar ve Algoritmalar
● Çözüm
CNC makinelerinin hassas bir şekilde uğultusu, havacılıktan tıbbi cihazlara kadar değişen endüstriler için parçaları çalkaladığı hareketli bir fabrika tabanı hayal edin. Amaç? Her seferinde mükemmel işlenmiş bileşenler. Ama gerçek dünyada, İşleme süreçleri mükemmel olmaktan uzaktır. Titreşimler, alet aşısı ve malzeme tutarsızlıkları, kusurlara, kesintiye ve maliyetli yeniden çalışmaya yol açarak eserlere bir anahtar atabilir. Gerçek zamanlı parametre ayar sistemleri-işleme işlemlerini sabit tutmayı vaat eden oyun değiştiriciler ve çıkışları tutarlı olarak girin. Bu sistemler, kalite kaydetmemesini sağlamak için kesme hızı, besleme hızı veya kesme derinliği gibi parametreleri anında izler. Bu makale, bu sistemlerin nasıl çalıştığını, neden önemli olduklarını ve imalat mühendisliğini nasıl dönüştürdüklerine derinlemesine dalmaktadır. Teknolojiyi keşfedeceğiz, gerçek dünyadaki örnekleri paylaşacağız ve işleme süreçlerini korumanın arkasındaki bilimi parçalayacağız, tüm tona ulaşılabilir ve Semantic Scholar ve Google Akademik gibi güvenilir kaynaklardan gelen araştırmalara dayanabilir.
İşleme istikrarı sadece makinenin çalışmasını sağlamakla ilgili değildir; Bu, her parçanın sıkı toleransları karşılamasını, israfı azaltmasını ve verimliliği artırmasını sağlamakla ilgilidir. Geleneksel yöntemler büyük ölçüde operatör deneyimine veya önceden ayarlanmış parametrelere dayanıyordu, ancak bunlar genellikle takım bozulması veya termal genleşme gibi dinamik koşullarla karşılaştıklarında kısa sürer. Sensörler, veri analizi ve bazen yapay zeka tarafından desteklenen gerçek zamanlı sistemler bu zorluklara anında uyum sağlar. Onlar sadece süslü bir eklenti değil, aynı zamanda hassasiyet ve sürdürülebilirlik talep eden bir dünyada rekabetçi kalmayı amaçlayan üreticiler için gerekli hale geliyorlar. Pratik örneklere ve en son araştırmalara odaklanarak bu sistemlerin mekanizmalarını, uygulamalarını ve gerçek dünya etkisini açalım.
Kararlı bir işleme işlemi tutarlı sonuçlar üretir - beklenmedik kusurlar olmadan spesifikasyonları karşılayan kısımlar. Kararlılık, kesme kuvvetleri, titreşimler ve termal etkiler gibi değişkenleri kontrol etmeye bağlıdır. Bunlar kontrolsüz hale geldiğinde, gevezelik (MAR yüzeyi kaplamanın titreşimleri), alet kırılması veya boyutsal yanlışlıklar elde edersiniz. İstikrar kritiktir, çünkü küçük sapmalar bile, toleransların genellikle mikrometrelerde ölçüldüğü havacılık ve uzay gibi endüstrilerde reddedilen parçalara yol açabilir.
Örneğin, bir titanyum havacılık bileşenini işleyen bir CNC torna tezgahını düşünün. Kesme aracı hafifçe giyilirse, kesme kuvvetlerini artırabilir ve parçanın yüzeyini mahveden titreşimlere yol açabilir. Kararlı bir işlem bu aşınmayı tespit eder ve kaliteyi korumak için parametreleri - besleme hızını azaltmak gibi - ayarlar. Semantik Bilginin araştırması, kararsız süreçlerin hurda ve yeniden işleme nedeniyle üretim maliyetlerini% 20'ye kadar artırabileceğini vurgulamaktadır.
İşleme doğal olarak dinamiktir. Araçlar aşınması, malzemeler değişir ve sıcaklık sürünme gibi çevresel faktörler. Bu zorluklar sabit parametrelere güvenmeyi zorlaştırır. Örneğin, yüksek hızlı alüminyum frezelemesinde, termal genleşme takım hizalamasını kaydırarak boyutsal hatalara neden olabilir. Manuel ayarlamalar yavaş ve hataya eğilimlidirken, önceden programlanmış ayarlar gerçek zamanlı değişiklikleri açıklayamaz. Burası, gerçek zamanlı parametre ayarlama sistemlerinin, anında uyum sağlamak için sensörler ve algoritmalar kullanarak parlıyor.
Gerçek zamanlı parametre ayar sistemleri sensörleri, kontrol algoritmalarını ve aktüatörleri işleme kurulumuna entegre eder. Sensörler kesme kuvvetleri, titreşimler veya sıcaklık gibi değişkenleri izler. Veri, genellikle makine öğrenimi veya optimal parametre ayarlamalarını hesaplayan uyarlanabilir kontrol algoritmaları ile güçlendirilen bir kontrol sistemine beslenir. Aktüatörler daha sonra iş mili hızı veya besleme hızı gibi ayarları anında değiştirir.
Titreşim sensörü ile donatılmış bir öğütme makinesi alın. Sıfır tespit ederse, sistem iş mili hızını azaltabilir veya işlemi stabilize etmek için kesim derinliğini ayarlayabilir. Bu, bir insan operatörünün tepki verebileceğinden çok daha hızlı milisaniye cinsinden olur. Google Akademik'ten yapılan bir çalışma, değirmenlemede konuşmayı tespit etmek için akustik sensörler kullanan bir sistemi tanımlar ve besleme oranlarını dinamik olarak ayarlayarak yüzey pürüzlülüğünde% 15 azalma sağlar.
Sensörler : Titreşim için ivmeölçerler, kesme kuvvetleri için dinamometreler veya sıcaklık için termokupllar.
Kontrol sistemleri : Sensör verilerini işleyen ve ayarlamalara karar veren yazılım veya donanım. Bazıları PID (orantılı-integral-türev) kontrolörleri kullanır; Diğerleri öngörücü ayarlamalar için AI'dan yararlanır.
Aktüatörler : Besleme hızı kontrolü için servo motorlar gibi makine ayarlarını fiziksel olarak ayarlayan cihazlar.
Geri bildirim döngüleri : Sürekli veri akışı, sistemin gerçek zamanlı olarak öğrenmesini ve adapte olmasını sağlar.

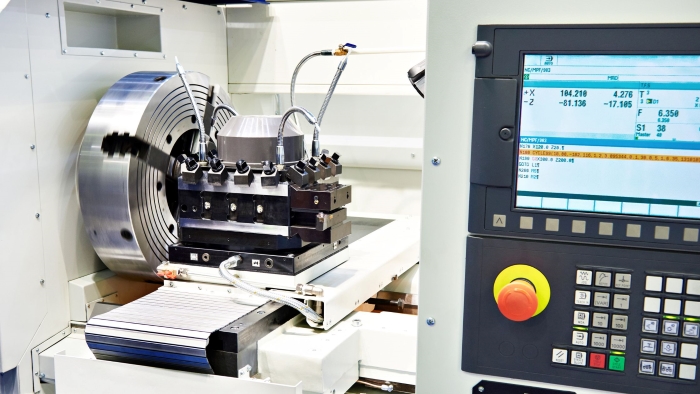

Örneğin, bir CNC Dönüş Merkezi, kesme kuvvetlerini ölçmek için bir dinamometre kullanabilir. Kuvvetler takım aşınması nedeniyle artış yaparsa, sistem besleme hızını yavaşlatır ve alet kırılmasını önler. Bu kapalı döngü yaklaşımı, bu sistemleri bu kadar güçlü kılan şeydir.
Havacılık ve uzayda hassasiyet pazarlık edilemez. Semantic Scholar'dan yapılan bir çalışma, türbin bıçaklarının işlenmesinde kullanılan gerçek zamanlı bir sistemi detaylandırıyor. Sistem titreşimi izledi ve konuşmayı azaltmak için iğ hızını ayarladı, yüzey kaplamasını% 12 oranında iyileştirdi ve takım ömrünü% 20 oranında uzattı. Kurulum, AI'nın stabiliteyi nasıl artırabileceğini gösteren optimum parametreleri tahmin etmek için piezoelektrik sensörler ve sinir ağı tabanlı bir kontrolör kullandı.
Başka bir örnek, bir Boeing Tedarikçi: Tedarikçi Titanyum işlenmesi . gövde bileşenlerinin Titreşimler yüzey kusurlarına neden oluyordu, bu nedenle lazer tabanlı takım aşınma izlemesi ile gerçek zamanlı bir ayar sistemi uyguladılar. Kesimin derinliğini dinamik olarak ayarlayarak, hurda oranlarını%10 oranında azalttılar ve yılda milyonlar tasarruf ettiler.

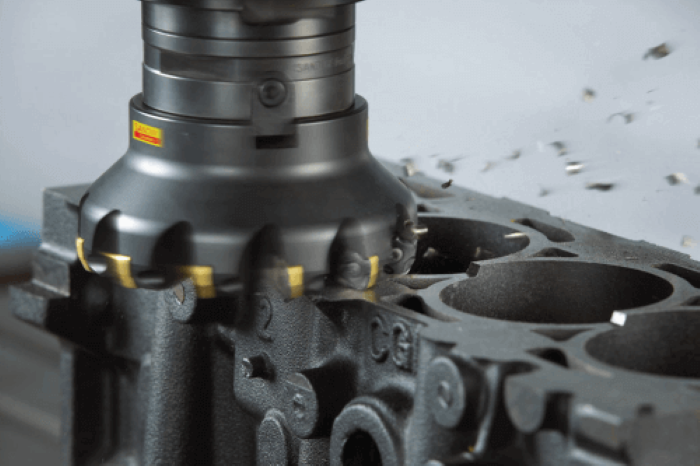

Otomotiv üreticileri, yüksek hacimli üretim ile benzer zorluklarla karşı karşıya. Bir Google Akademik makalesi, freze motoru blokları için bir sistem açıklar. Tutarlı kaliteyi korumak için malzeme sertliğindeki varyasyonları ve ayarlanmış besleme oranlarını tespit etmek için kuvvet sensörleri kullandı. Bu, işleme süresinde% 25 azalmaya ve takım değiştirme maliyetlerinde% 15 düşüşe yol açtı. Sistem, karmaşık malzeme varyasyonlarını işlemek için gerinim göstergeleri ve bulanık bir mantık kontrolörü kombinasyonuna dayanıyordu.
Hassasiyet, cerrahi implantlar gibi tıbbi cihazlar için kritiktir. Anlamsal bir bilim adamı çalışması, gerçek zamanlı bir sistemin akustik emisyon sensörleri kullanılarak taşlama tekerleği aşınmasını izlediği kalça implantları için bir CNC öğütme işlemini vurguladı. Tekerlek hızını ve besleme hızını ayarlayarak, sistem tutarlı yüzey kaplaması sağlayarak ret oranlarını%8 oranında azalttı. Bu hassasiyet hasta güvenliği ve düzenleyici uyum için hayati önem taşır.
Sensörler bu sistemlerin gözleri ve kulaklarıdır. Ortak türler şunları içerir:
Hızlandırıcılar : Sıfırları tanımlamak için kritik olan titreşimleri tespit edin. Örneğin, bir öğütme makinesinde 3 eksenli bir ivmeölçer, titreşimlerin kesin frekansını tespit edebilir.
Dinamometreler : Kesme kuvvetlerini ölçün. Google Akademik'ten yapılan bir çalışma, delme kuvvetlerini izlemek için bir dinamometre kullandı ve matkap ucu kırılmasını önlemek için besleme oranlarını ayarladı.
Termokupllar : Termal bozulmayı önlemek için sıcaklığı izleyin. Yüksek hızlı işlemede, bunlar araçların aşırı ısınmamasını ve doğruluğu korumasını sağlar.
Sistemin beyinleri algoritmalarında yatar. Geleneksel PID denetleyicileri parametreleri hata sinyallerine göre ayarlar, ancak modern sistemler genellikle gelişmiş yöntemler kullanır:
Bulanık Mantık : İnsan karar vermeyi taklit ederek doğrusal olmayan sistemleri işler. Malzeme varyasyonlarını yönetmek için yukarıdaki otomotiv örneğinde kullanılır.
Sinir Ağları : Tarihsel verilere dayalı optimum parametreleri tahmin edin. Havacılık ve Uzay Türbin Blade çalışması, konuşmayı öngörmek için bir sinir ağı kullandı.
Model Öngörücü Kontrol (MPC) : Gelecek sonuçlarını bir süreç modeline göre optimize eder. Anlamsal bir bilim adamı, taşlama sırasında MPC'yi tanımladı ve döngü süresinde% 10'luk bir iyileşme sağladı.
Servo motorları veya hidrolik sistemler gibi aktüatörler ayarlamaları yürütür. CNC denetleyicileri ile entegrasyon sorunsuz çalışma sağlar. Örneğin, bir Siemens CNC sistemi, makineyi durdurmadan parametreleri ayarlamak için gerçek zamanlı bir ayar modülü ile arayüz oluşturabilir.
Geliştirilmiş kalite : Tutarlı parça boyutları ve yüzey kaplaması.
Maliyet Tasarrufu : Azaltılmış hurda, yeniden işleme ve alet aşısı. Boeing örneği, hurda oranlarını keserek milyonlarca tasarruf etti.
Verimlilik : Otomotiv kasasında görüldüğü gibi% 25 zaman azalması ile daha hızlı işleme döngüleri.
Sürdürülebilirlik : Daha az atık yeşil üretim hedefleriyle uyumludur.
Maliyet : Sensörler ve yazılımlar için yüksek ilk yatırım. Küçük dükkanlar masrafı haklı çıkarmak için mücadele edebilir.
Karmaşıklık : Vasıflı operatörler ve bakım gerektirir. Bir Google Akademik çalışması, yanlış kalibrasyonun bazı sistemlerde% 5'lik bir hata oranına yol açtığını belirtti.
Veri Bağımlılığı : Doğru sensör verilerine dayanır. Gürültü veya hatalı sensörler, tıbbi cihaz taşlama sisteminin erken denemelerinde görüldüğü gibi sistemi yanıltabilir.
Gerçek zamanlı parametre ayarının geleceği parlaktır. Makine öğrenimi, sistemleri daha akıllı hale getirerek sorunları ortaya çıkmadan önce tahmin ediyor. Örneğin, AI güdümlü işleme üzerine bir semantik bilgin çalışması, 2030 yılına kadar kusurlarda% 30'luk bir azalma öngörmektedir. IoT ve Industry 4.0 ile entegrasyon, çoklu makinelerden elde edilen verilerin tüm üretim hatlarını optimize ettiği bulut tabanlı izlemeyi mümkün kılmaktadır. Çoklu sensör tiplerini (örneğin, titreşim ve termal) birleştiren hibrit sistemler de çekiş kazanıyor ve daha sağlam kontrol sunuyor.
Gerçek zamanlı parametre ayar sistemleri, dinamik zorluklar karşısında istikrar ve tutarlı kalite sağlayarak işleme devrim yaratıyor. Havacılık ve uzay türbinli bıçaklarından otomotiv motor bloklarına ve tıbbi implantlara kadar, bu sistemler daha az yüzey kaplaması, daha düşük hurda oranları ve genişletilmiş takım ömrü - ölçülebilir kazançlar sağlar. Sensörler, sinir ağları gibi gelişmiş algoritmalar ve hassas aktüatörlerden yararlanarak üreticiler, bir zamanlar düşünülemez olan hassasiyet elde edebilirler. Maliyet ve karmaşıklık gibi zorluklar devam ederken, faydalar kalitenin çok önemli olduğu endüstriler için dezavantajlardan daha ağır basmaktadır. Teknoloji geliştikçe, bu sistemlerin daha da akıllı olmasını bekleyin, AI ve IoT'yi mümkün olanın sınırlarını zorlamak için entegre eder. İmalat mühendisleri için, bu sistemleri kucaklamak sadece devam etmekle ilgili değil - suçlamayı kusursuz, verimli bir üretimin geleceğine yönlendirmekle ilgili.
S: Gerçek zamanlı sistemlerde ayarlanan ana parametreler nelerdir?
A: Yaygın parametreler, iş mili hızı, besleme hızı, kesme derinliği ve takım yolunu içerir. Bunlar, tutarlı parça kalitesi sağlayarak titreşimler, alet aşısı veya termal genişleme gibi sorunlara karşı ayarlanmıştır.
S: Sensörler işlem istikrarına nasıl katkıda bulunur?
C: Hızlandırıcılar, dinamometreler ve termokupllar gibi sensörler titreşimleri, kesme kuvvetlerini ve sıcaklıkları izler. Anında parametre ayarlamalarını mümkün kılarak, sohbet veya takım aşınması gibi sorunları tespit etmek için gerçek zamanlı veriler sağlarlar.
S: Bu sistemler küçük üreticiler için uygun mu?
A: Sensörler ve yazılımlar için başlangıç maliyetleri yüksek olabilir, ancak daha erişilebilir hale getirmek için modüler sistemler ortaya çıkıyor. Küçük dükkanlar temel titreşim sensörleri ile başlayabilir ve bütçelerin izin verdiği gibi ölçeklenebilir.
S: AI bu sistemleri nasıl geliştiriyor?
C: AI, sinir ağları gibi, tarihsel ve gerçek zamanlı verilere dayalı optimum parametreleri öngörür. Örneğin, konuşmayı tahmin edebilir ve ayarları proaktif olarak ayarlayabilir, kalite ve verimliliği artırabilir.
S: Bu sistemlerden en çok hangi endüstriler yarar?
C: Havacılık, otomotiv ve tıbbi cihaz üretimi, sıkı toleransları nedeniyle en büyük kazanımları görüyor. Bununla birlikte, herhangi bir hassas işleme işlemi, azaltılmış kusurlardan ve daha hızlı döngülerden yararlanabilir.
Yeni bir adım-NC uyumlu sistemde bulanık mantığa dayalı gerçek zamanlı işleme süreç kontrolünün uygulanması
Gelişmiş Üretim Teknolojisi
1 Ocak 2016
Temel Bulgular: Gerçek zamanlı besleme hızı ayarlaması için kendi kendine ayarlayan faktörlü gelişmiş bulanık kontrol algoritması, malzeme varyasyonlarından bağımsız olarak sabit kesme kuvveti kontrolü elde etmek
Metodoloji: CNC çekirdeğinde gömülü bulanık kontrol algoritmasına sahip adım-NC uyumlu sistem, deneysel denemelerle doğrulanmıştır
Alıntı: Po ve diğerleri, 2016, s. 1-15
https://onlinelibrary.wiley.com/doi/10.1155/2016/9814973
Kesme parametre varyasyonu altında CNC makinelerinde takım aşınma koşulları izleme sistemi
Sensörler
17 Aralık 2021
Temel Bulgular: Mil motor sapma akısı ve farklı kesme parametreleri arasında% 98 doğrulukla akım sinyallerini kullanarak invaziv olmayan takım aşınma izleme sistemi
Metodoloji: Tria eksenli başıboş akı sensörleri, mevcut izleme ile birleştiğinde, doğrusal ayrımcı analiz ve sinir ağı sınıflandırması yoluyla işlendi
Alıntı: Çeşitli yazarlar, 2021, s. 1-25
https://pmc.ncbi.nlm.nih.gov/articles/pmc8705382/
Araç işi montaj bağımlılıkları göz önüne alındığında, değirmende stabilite sınırlarının verimli bir tahmini
Uygulamalı Bilimler
3 Kasım 2023
Temel Bulgular: Kabul edilebilir tahmin doğruluğunu korurken daha az eğitim örneği gerektiren öğütme stabilitesi tahmini için aktarma öğrenme çerçevesi
Metodoloji: Azaltılmış deneysel gereksinimleri olan farklı araç işçisi montajlarında onaylanmış transfer öğrenme yaklaşımına sahip çok katmanlı algılama
Atıf: Çeşitli yazarlar, 2023, s. 1-20
https://pmc.ncbi.nlm.nih.gov/articles/pmc10647373/
