● Diagnostiske teknikker for spindelmerker og fôrstreker
Overflatekvalitet er en kritisk faktor i produksjonsteknikk, og påvirker direkte ytelse, holdbarhet og estetikk av maskinerte komponenter. I prosesser som fresing, dreining og sliping, er det en konstant utfordring å oppnå en jevn, defektfri overflate. To vanlige overflate -ufullkommenheter - spindelmerker og fôrstreker - kompliserer ofte dette målet. Disse avvikene, selv om de visuelt lik det utrente øyet, stammer fra forskjellige årsaker og krever forskjellige korrigerende handlinger. Feildiagnostisering av dem kan føre til bortkastet tid, økte kostnader og suboptimal delekvalitet. For produksjonsingeniører er det viktig å forstå hvordan man kan identifisere og adressere disse feilene for å opprettholde presisjon og effektivitet i produksjonen.
Spindelmerker oppstår vanligvis fra problemer i maskinverktøyets spindelsystem, for eksempel feiljustering, overdreven runout eller bærende slitasje, noe som resulterer i uregelmessige mønstre på arbeidsstykket. Fôrstreker, omvendt, er koblet til verktøyets fôrbevegelse, ofte forårsaket av feil fôrhastigheter, verktøygeometri eller materielle inkonsekvenser. Evnen til å skille disse feilene gjennom visuell inspeksjon, metrologisk analyse og maskindiagnostikk er en verdifull ferdighet for ingeniører. Denne guiden gir et detaljert veikart for diagnostisering og differensiering av spindelmerker fra fôrstreker, og tilbyr praktiske innsikter forankret i nyere forskning. Ved å utforske deres årsaker, egenskaper og avbøtende strategier, tar vi sikte på å utstyre ingeniører med verktøyene for å forbedre overflatekvaliteten og strømlinjeforme maskineringsprosesser . Ved å hente fra fagfellevurderte tidsskrifter, vil vi ta med eksempler i den virkelige verden for å illustrere viktige konsepter, noe som gjør dette til en praktisk ressurs for fagfolk på området.

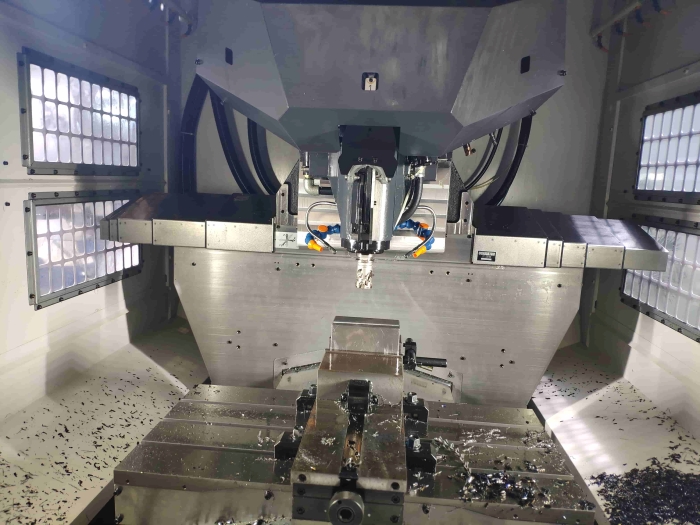

Spindelmerker er overflateuregelmessigheter som virker som konsentriske, bølgete eller ujevne mønstre på et maskinert arbeidsstykke. Disse feilene er først og fremst forårsaket av problemer i spindelsystemet, for eksempel feiljustering, overdreven runout eller vibrasjoner fra slitte lagre. I fresing kan for eksempel en feiljustert spindel føre til at skjæreverktøyet drar over overflaten, og etterlater synlige merker. I sving kan spindelutløp produsere periodiske mønstre som kompromitterer overflaten. Andre medvirkende faktorer inkluderer feil spindelkalibrering, ubalanserte verktøyholdere eller utilstrekkelig vedlikehold av spindelenheten.
Forskning fremhever rollen som spindelrelaterte spørsmål i å generere disse feilene. En studie om fresing en 24 stål fant at en 0,015-graders spindel tilt førte til konsentriske merker, med overflateuhet økte betydelig. En annen undersøkelse av CNC -dreining av AISI 4140 stål identifiserte lagerslitasje som en primær årsak til spindelmerker, som vibrasjoner fra de slitte lagrene overført til arbeidsstykkets overflate. Disse funnene understreker behovet for regelmessig vedlikehold av spindel og presis innretting for å forhindre slike ufullkommenheter.

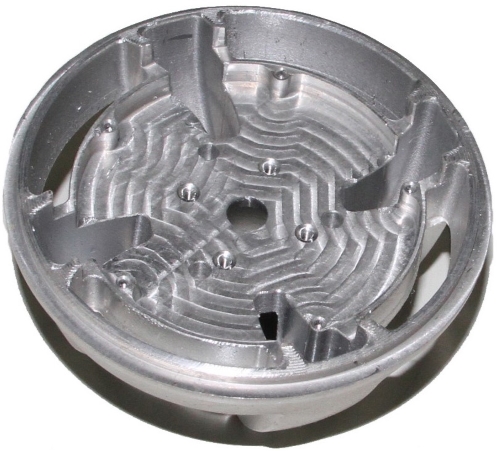

Spindelmerker til stede som sirkulære eller bølgete mønstre som stemmer overens med spindelens rotasjonsaks. Avhengig av alvorlighetsgraden av problemet, kan de fremstå som subtile krusninger eller dype spor. Visuelt er disse merkene ofte ensartede i sin periodisitet, noe som gjenspeiler spindelens rotasjonshastighet. Metrologisk kan de kvantifiseres ved bruk av overflateuhetsparametere som RA (gjennomsnittlig ruhet) og RZ (maksimal høyde på profilen), som har en tendens til å være høyere i berørte områder. Periodisiteten til merkene tilsvarer ofte spindelens rotasjonsfrekvens, noe som gjør vibrasjonsanalyse til et nyttig diagnostisk verktøy.
For eksempel, i en freseoperasjon på AISI 1041 stål, dukket spindelmerker opp som konsentriske bølger med en RA på 1,3 um i mangelfulle områder, sammenlignet med 0,7 um i upåvirkede regioner. Merkene ble sporet til en 0,02-graders spindel tilt, noe som forårsaket ujevn skjæring. I en vendeprosess på TI-6Al-4V-legering resulterte spindelmerker på grunn av overdreven utkjøring i en RZ på 5,8 um, sammenlignet med 3,0 um i områder uten feil.
Fresing av EN 24 stål : En freseoperasjon på EN 24 stål ved bruk av karbidinnsatser produserte spindelmerker på grunn av en 0,015-graders spindelhelling. Merkene fremsto som konsentriske krusninger med en periodisitet som samsvarer med spindelhastigheten på 1500 o / min. Korrigere vippen reduserte overflatens ruhet med 18%, og forbedret RA fra 1,4 um til 0,9 um.
Vending av AISI 4140 : I en vendeprosess ble spindelmerker observert som svake sirkulære mønstre forårsaket av slitte spindellager. Vibrasjonsanalyse viste en frekvenspike ved 48 Hz, og samkjørte med spindelens rotasjon. Bytte ut lagrene forbedret overflatebehandling, og reduserer RA fra 1,6 um til 0,8 um.
Sliping av 316L rustfritt stål : En slipingsoperasjon på 316L rustfritt stål resulterte i bølgete spindelmerker på grunn av spindelutløp. Profilometri avslørte en RZ på 4,5 um i det berørte området. Rekalibrering av spindeljusteringen senket RZ til 2,3 um, og forbedrer overflatekvaliteten.
Fôrstreker er lineære overflate -ufullkommenheter som går parallelt med verktøyets fôretning. Disse merkene er vanligvis forårsaket av feil fôrhastigheter, verktøyslitasje eller uegnet verktøygeometri. For eksempel kan en altfor høy fôrhastighet føre til at verktøyet hopper over eller skravler, og etterlater lineære streker på overflaten. Materielle uoverensstemmelser, som variasjoner i hardhet eller inneslutninger, kan også forverre fôrstreker ved å forårsake ujevn skjæring. Andre faktorer inkluderer flisete eller kjedelige verktøy, uriktige rakevinkler eller feil kjølevæskepåføring.
Forskning peker konsekvent på fôrhastighet som en dominerende faktor i dannelse av fôrstrek. En studie om Moring AA 6082 aluminiumslegering fant at fôrhastighetene over 0,2 mm/tann betydelig økte overflatens ruhet, med streker som ble mer uttalt. En annen studie om å dreie AISI 1040 stål bemerket at feil verktøygeometri, spesielt en negativ rakevinkel, forsterket fôrstreker ved høye fôrhastigheter.
Fôrstreker fremstår som rette eller svakt buede linjer på linje med verktøyets fôrbane. De er ofte mer merkbare i materialer med variable egenskaper, da disse kan forstyrre skjæreprosessen. Metrologisk øker fôrstreker overflateuhetsparametere som RA og RSM (gjennomsnittlig avstand til profilering av profil), med avstanden til strekene som samsvarer med fôret per tann eller fôr per revolusjon. Merkene kan variere i dybden avhengig av fôrhastighet og verktøytilstand.
For eksempel, i en freseoperasjon på AL 6061, ble fôrstreker observert som lineære merker med en RSM på 0,18 mm, tilsvarende fôret per tann på 0,18 mm/tann. RA i det strekede området var 1,9 um, sammenlignet med 1,0 um i upåvirkede regioner. I en vendeprosess på AISI 1040 økte fôrstrekene forårsaket av en høy fôrhastighet (0,35 mm/rev) RA til 2,2 um fra 1,2 um i strekfrie områder.
Fresing av AA 6082 : En CNC -freseoperasjon på AA 6082 aluminiumslegering produserte fôrstreker på grunn av en fôrhastighet på 0,28 mm/tann, som overstiger verktøyets optimale område. Å redusere fôrhastigheten til 0,14 mm/tann eliminerte strekene, og senket RA fra 2,1 um til 1,0 um.
Vending av AISI 1040 : Fôrstreker i sving AISI 1040 stål ble forårsaket av et slitt skjæreinnsats med en flisete kant. Bytte inn innsatsen og justere fôrhastigheten til 0,12 mm/rev forbedret overflatebehandling, og reduserer RA fra 2,4 um til 1,1 um.
Ansiktsfresing av en 24 stål : En ansiktsfresende operasjon på EN 24 stål viste fôrstreker på grunn av overdreven kjølevæsketestrømning, noe som forårsaket chip -vedheft til verktøyet. Optimalisering av kjølevæsketestrømning og reduserer fôrhastigheten fra 0,32 mm/tann til 0,16 mm/tann senket RA fra 2,0 um til 0,9 um.
Det første trinnet i å diagnostisere overflateavvik er visuell inspeksjon. Spindelmerker fremstår vanligvis som konsentriske eller bølgete mønstre bundet til spindelens rotasjon, mens fôrstreker er lineære merker på linje med verktøyets fôrbane. Ved å bruke en forstørrelsesluppe (f.eks, 10X) og riktig belysning - foretrakk å være vinklet for å fremheve overflatestrukturen - kan du hjelpe til med å differensiere disse feilene. For eksempel, i en freseoperasjon, kan spindelmerker ligne krusninger som stråler fra verktøyets sentrum, mens fôrstreker følger den lineære verktøystien.
Overflateprofilometri gir presise målinger av overflatestruktur, noe som gjør det til en hjørnestein i defektdiagnose. Stilus eller optiske profilometre måler parametere som RA, RZ og RSM. Spindelmerker viser ofte periodisk bølget knyttet til spindelrotasjon, mens fôrstreker viser regelmessig avstand som samsvarer med fôrhastigheten. I en fresstudie på AISI 1041 bekreftet profilometri spindelmerker med en bølget periode på 0,48 mm, tilsvarende spindelens 1250 o / min hastighet. Fôrstreker, derimot, viste en RSM som samsvarer med fôret per tann.
Vibrasjonsanalyse er spesielt effektiv for å diagnostisere spindelmerker, som ofte er forårsaket av spindelrelaterte vibrasjoner. Verktøy som akselerometre eller laservibrometre kan oppdage frekvenspigger koblet til spindelrotasjon eller lagerproblemer. For eksempel avslørte en svingoperasjon på TI-6Al-4V en vibrasjonstopp ved 55 Hz, og korrelerte med spindelmerker. Fôrstreker, med mindre det er forårsaket av skravling, produserer vanligvis mindre distinkte vibrasjonssignaturer.
Å inspisere skjæreverktøyet og maskinoppsettet er avgjørende for å finne årsaker. For spindelmerker, sjekk for spindelutløp, lagerslitasje eller feiljustering ved bruk av skiveindikatorer eller laserjusteringsverktøy. For fôrstreker, undersøk verktøyets slitasje, kantgeometri og innstillinger for fôrhastighet. En fresestudie på AL 6061 identifiserte fôrstreker forårsaket av et fliset innlegg, som ble løst ved å erstatte verktøyet og optimalisere fôrhastigheten.
Fresing av 316L rustfritt stål : En freseoperasjon på 316L rustfritt stål viste bølgete spindelmerker. Vibrasjonsanalyse oppdaget en 50 Hz pigg, noe som indikerer bærer. Bytte ut lagrene redusert RA fra 1,8 um til 0,9 um.
Vending av AISI 4140 : Fôrstreker ved å dreie AISI 4140 ble koblet til en høy fôrhastighet (0,38 mm/rev). Profilometri bekreftet en RSM på 0,38 mm, og samsvarer med fôrhastigheten. Redusere fôret til 0,18 mm/rev senket RA til 1,0 um.
Sliping av TI-6Al-4V : Spindelmerker i en slipingsoperasjon ble sporet til en 0,01-graders spindelfeiljustering ved bruk av laserjustering. Korrigere justeringen reduserte RZ fra 4,7 um til 2,6 um.
Forebygging av spindelmerker krever regelmessig vedlikehold av spindelen og presis innretting. Kalibrering av spindelutløping og kontroll av lagingstilstand kan minimere vibrasjoner. Å bruke spindler med høy presisjon og vibrasjonsdempende verktøyholdere hjelper også. For eksempel reduserte en freseoperasjon på EN 24 stål spindelmerker ved å justere spindelen til i løpet av 0,01 grader, og forhindret bakskjæring og forbedring av overflatebehandlingen.
Fôrstrekbegrensning fokuserer på å optimalisere fôrhastigheter, verktøytilstand og kjølevæskebruk. Å senke fôrhastighetene og bruke skarpe, godt utformede verktøy kan redusere streker betydelig. En vendeprosess på AISI 1040 eliminerte fôrstreker ved å redusere fôrhastigheten fra 0,32 mm/omdreining til 0,14 mm/rev og erstatte en slitt innsats.
Avanserte teknikker som Response Surface Methodology (RSM) eller Taguchi -metoder kan optimalisere maskineringsparametere for å minimere defekter. En studie om fresing EN 24 stål brukte RSM for å identifisere optimale fôrhastigheter og spindelhastigheter, og reduserte overflatens ruhet med 22%. Tilsvarende kan Taguchi-metoder stabilisere overflatekvaliteten ved å finjustere parametere som kuttedybde og kjølevæske.
Fresing av AL 6061 : Fôrstreker ble eliminert ved å redusere fôrhastigheten fra 0,22 mm/tann til 0,11 mm/tann og bruke et belagt karbidverktøy, og senket RA fra 1,9 um til 0,9 um.
Vending av AISI 4140 : Spindelmerker ble løst ved å erstatte slitte lagre og rekalibrere spindeljustering, noe som forbedret RA fra 1,7 um til 0,8 um.
Ansiktsfresing av AA 6082 : Fôrstreker forårsaket av overdreven kjølevæske ble redusert ved å optimalisere kjølevæsketestrømmen og redusere fôrhastigheten fra 0,3 mm/tann til 0,15 mm/tann, og senket RA fra 2,2 um til 1,1 um.
For produksjonsingeniører er det å skille spindelmerker fra fôrstreker en viktig ferdighet for å oppnå overflatebehandling av høy kvalitet. Spindelmerker, drevet av problemer som feiljustering eller bærende slitasje, fremstår som konsentriske eller bølgete mønstre, mens fôrstreker, forårsaket av feil fôrhastigheter eller verktøyproblemer, manifesterer seg som lineære merker langs verktøystien. Nøyaktig diagnose er avhengig av en kombinasjon av visuell inspeksjon, overflateprofilometri, vibrasjonsanalyse og maskinkontroller. Avbøtende strategier, for eksempel vedlikehold av spindel, fôrhastighetsoptimalisering og avansert prosessmodellering, kan deretter brukes for å eliminere disse feilene.
Eksempler i den virkelige verden, for eksempel fresing en 24 stål eller snu AISI 4140, illustrerer den praktiske verdien av disse teknikkene. Forskning fra tidsskrifter som grenser og sensorer fremhever viktigheten av presis maskinoppsett og parameterkontroll for å oppnå defektfrie overflater. Etter hvert som maskineringsteknologi fremmer, kan verktøy som maskinvisjon og prediktivt vedlikehold forbedre defektdeteksjon og forebygging ytterligere. Foreløpig er en systematisk tilnærming forankret i empiriske data og prosessoptimalisering fortsatt den mest effektive måten å sikre overflater av høy kvalitet. Ved å bruke innsikten i denne guiden, kan ingeniører trygt adressere spindelmerker og fôrstreker, og forbedre både produktkvalitet og produksjonseffektivitet.
Q1: Hvordan kan jeg fortelle spindelmerker bortsett fra fôrstreker under en rask visuell sjekk?
A: Spindelmerker dukker opp som konsentriske eller bølgete mønstre knyttet til spindelens rotasjon, og stråler ofte fra verktøyets sentrum. Fôrstreker er lineære merker som kjører parallelt med verktøyets fôrsti. En 10x loup og vinklet belysning kan gjøre skillet tydeligere.
Q2: Hva er de beste verktøyene for å måle spindelmerker og fôrstreker?
A: Overflateprofilometre (pekepenn eller optisk) måler ruhetsparametere som RA, RZ og RSM. For spindelmerker kan akselerometre oppdage vibrasjonsfrekvenser koblet til spindelproblemer. Laserjusteringsverktøy hjelper deg med å sjekke spindelutløp.
Q3: Kan fôrstreker være forårsaket av noe annet enn fôrhastigheten?
A: Ja, fôrstreker kan være et resultat av slitte eller flisete verktøy, feil verktøygeometri (f.eks. Feil rakevinkel), materialvariasjoner eller overdreven kjølevæske som forårsaker brikkeoppbygging. Kontroll av verktøyets tilstand og materialegenskaper er avgjørende.
Q4: Hvordan påvirker spindelen feiljustering overflatekvalitet, og hvordan kan den løses?
A: Misjustering av spindel forårsaker bølgete spindelmerker ved å kutte overflaten ujevn. Bruk laserjusteringsverktøy eller skiveindikatorer for å sikre at spindelen er vinkelrett på arbeidsstykket. Regelmessig vedlikehold forhindrer tilbakevendende problemer.
Q5: Er det automatiserte måter å oppdage spindelmerker og fôrstreker?
A: Ja, maskinvisjonssystemer og dype læringsmodeller (f.eks. Trenet på datasett som MVTEC AD) kan oppdage overflatedefekter i sanntid ved å analysere tekstur og mønstre, og skille spindelmerker fra fôrstriper effektivt.
Tittel: Datadrevet anomali Diagnose for maskineringsprosesser
Journal: Engineering
Publikasjon Dato: 2019
Hovedfunn: Presentert en sanntids strømbasert anomali diagnosesystem optimalisert via fruktfluealgoritmemetoder
: Funksjonsekstraksjon (Mean, Kurtosis, Crest Factor), Threshold-Based Detection, FFO Optimization, Case Studies
Citation: Liang TRESHOL BASED DETECTION, FFO Optimization, Curtos Studies Citation: Liang Based Detection, FFO Optimization, Curtose, Case Studies
Citation: Liang Based. https://www.sciencedirect.com/science/article/pii/s2095809918307306
Tittel: Økende verktøy Levetid og maskineringsytelse etter dynamisk spindelhastighet og feedkontroll
Journal: Journal of Manufacturing Processes
Publiseringsdato: 2023 Hovedfunn
Demonstrert at sinusformet variabel spindelhastighet og fôrhastighetskontroll reduseres betydelig overflatebølging og verktøyets slitasje
: Tidsdomen-modellering, CNC-implementering, eksperimentell validering
.
: https://www.sciencedirect.com/science/article/pii/s 15266125230 0419x
Tittel: Overflatedefektdeteksjonsmetoder for industriprodukter med ubalanserte prøver
Journal: Journal of Surface Inspection
Publiseringsdato: 2023
Hovedfunn: Analyserte utfordringer med ubalansert defektprøver og foreslått syntese-basert anomali det for å forbedre lokaliseringsnøyaktighetsmetoder
: syntetisk anomaliegenerering, autoencoder rekonstruksjon, defekt om defekt separasjon Nettverksnettverk Nettverksnettverk
Netto, syntetisk anomali-baserte anomali: s. 45–60
URL: https://www.sciencedirect.com/science/article/abs/pii/s0952 19762301881 x
Spindel_balancing: https://en.wikipedia.org/wiki/spindle_balancing
Surface_roughness: https://en.wikipedia.org/wiki/surface_roughness
