● Forstå dimensjonale variasjoner
● Diagnostisk ramme for feilsøking
● Vanlige defekttyper og deres ledetråder
● Avanserte diagnostiske verktøy
● Forhindrer problemer før de starter

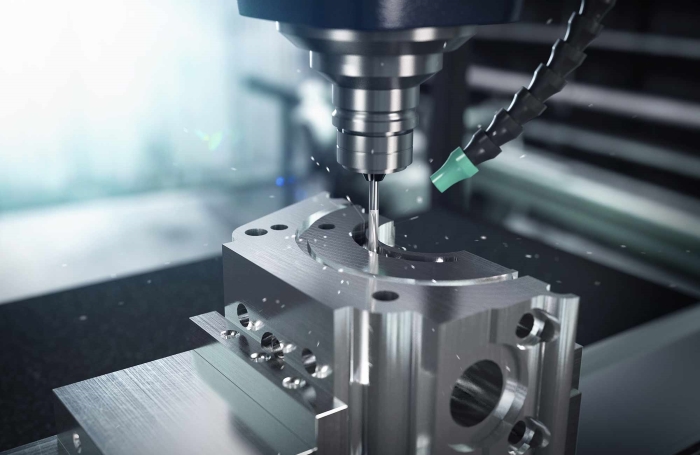

Maskinering er hjertet i produksjonen, og gjør rå biter av metall til presisjonsdeler for alt fra jetmotorer til bilaksler. Men uansett hvor stramt oppsettet ditt, går ting galt. Deler kommer ut for store, for små eller med overflater grovere enn en grusvei. Disse dimensjonale variasjonene - fordypninger fra planen - kan stoppet produksjonen, stopper opp kostnadene og frustrerer selv det mest erfarne butikkgulvet. Trikset er å finne ut om problemet ligger i selve maskinen (mekaniske problemer som slitte verktøy eller feiljusterte spindler) eller i hvordan jobben kjøres (prosessproblemer som dårlige fôrhastigheter eller inkonsekvente materialer).
Denne guiden er for produksjonsingeniører, maskinister og kvalitetsfolk som trenger å komme til bunns i disse problemene raskt. Vi vil lede deg gjennom en praktisk, trinnvis tilnærming til å oppdage og fikse dimensjonale variasjoner, ved å bruke eksempler i den virkelige verden for å gi mening om det hele. Ved å trekke fra studier som er funnet på Semantic Scholar og Google Scholar, vil vi holde ting forankret i solid forskning, men snakker som om vi feilsøker i butikkgulvet. Enten det er en CNC-dreiebenk som spytter ut av spekteret eller en mølle som etterlater skravlingmerker, lærer du hvordan du diagnostiserer årsaken og fikser den uten å kaste bort tid. Forvent detaljerte sammenbrudd, praktiske tips og et rammeverk som har blitt kamptestet i ekte maskineringsmiljøer.
Når en del ikke samsvarer med blåkopien, har du å gjøre med en dimensjonell variasjon - tenk hull for store, overflater for grove eller funksjoner ut av posisjon. Disse problemene kommer fra to hovedkilder: mekaniske problemer (noe er galt med maskinen eller verktøyene) eller prosessproblemer (noe er av med hvordan jobben er satt opp eller kjører). Å vite hva som er som er halve slaget.

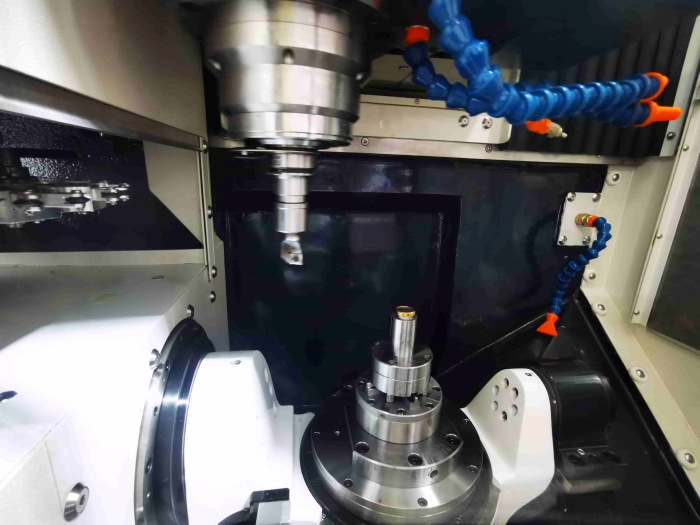

Mekaniske problemer er knyttet til det fysiske oppsettet av maskineringssystemet ditt. Her er hva du skal se etter:
Verktøyslitasje : Et kjedelig verktøy kutter ikke riktig. En slitt endefabrikk kan for eksempel etterlate et avsmalnet hull i stedet for en ren sylinder.
Feiljustering av maskiner : Hvis spindelen eller inventar ikke er stilt opp, vil du se ting som off-center hull eller skrå overflater.
Vibrasjon : Løse deler eller slitte lagre kan få maskinen til å riste, og etterlater skravlingmerker eller bølgete finish.
Termisk ekspansjon : Varme fra skjæring kan få verktøy eller arbeidsstykker til å utvide seg, og kaste dimensjoner av.
Prosessproblemer kommer fra hvordan jobben blir gjort eller hva du kutter. Vanlige skyldige:
Feil skjæreparametere : For raskt en fôrhastighet eller for langsom spindelhastighet kan rote dimensjoner, som å gouging for mye materiale eller etterlate overflødig.
Materielle problemer : Hvis materialets hardhet varierer eller det har indre belastninger, kan du se skjev eller ujevn kutt.
Kjølevæskeproblemer : Skimp på kjølevæske, og varmeoppbygging kan forvrenge deler eller brenne overflater.
Operatørfeil : Et dårlig oppsett eller feil verktøyforskyvning i programmet kan føre til systematiske feil.
Få årsaken galt, og du bare lapper symptomer. For eksempel kan det å skyve opp fôrhastigheten for å fikse et stort hull skjule et slitt verktøy for litt, men problemet vil komme tilbake. En klar, metodisk tilnærming - som ser ut fra den delen, måler den og graver seg inn i dataene - hjelper deg med å spikre grunnårsaken.
Her er en praktisk måte å spore opp hva som forårsaker dimensjonale variasjoner. Det er en fire-trinns prosess-observat, måle, analysere, fikse-det har jobbet for butikker store og små, støttet av forskning og bruk i den virkelige verden.
Begynn med å øye på de dårlige delene. Se etter Telltale Signs:
Overdize/underdize funksjoner : Hvis et hull er for stor eller en skaft for lite, kan det bety at ikke nok materiale blir fjernet (slitt verktøy, lav skjærekraft) eller for mye kommer av (høy fôrhastighet, verktøy avvern).
Overflateproblemer : Skravemerker (bølgete mønstre) skriker ofte vibrasjoner, mens forbrenningsmerker peker på for mye varme.
Geometriske feil : Ikke-parallelle overflater eller feiljusterte hull kan komme fra et dårlig oppsett eller maskinproblem.
Eksempel 1 : En butikk som kjørte en CNC -mølle, la merke til store kjeder på en gruppe deler. Hullene hadde ujevne verktøymerker, antydet et slitt verktøy eller kanskje ikke nok stivhet i oppsettet - sannsynligvis et mekanisk problem.
Eksempel 2 : En dreiebenk viste deler med bølgete overflater. Problemet dukket opp på alle deler, noe som antydet noe systematisk, som vibrasjoner fra maskinen eller en fôrhastighet satt for høyt.
Ta tak i verktøyene dine og få harde tall. Bruk:
Calipers/Micrometers : Hurtigkontroller for grunnleggende dimensjoner.
Koordinatmålingsmaskin (CMM) : Pinpoints Eksakte geometriske og posisjonsfeil.
Overflateprofilometer : Måler ruhet for å oppdage skravling eller forbrenningsmerker.
Vibrasjonssensorer : Fang maskin rister under skjæring.
Eksempel 3 : En studie fra 2023 av Adizue og team brukte CMM for å sjekke vendte deler. De fant 80% av store feil knyttet til verktøyklær, bekreftet ved å måle verktøykanter og sporingsverktøyets levetid.
Mål flere deler for å oppdage mønstre. Hvis hver del er på samme måte, er det sannsynligvis et maskinproblem. Hvis feilene er over alt, kan du tenke prosessproblemer som materiell variasjon.
Se på dataene dine og spør:
Er mangelen den samme på alle deler? Konsekvente problemer lener seg mot mekaniske problemer (dårlig justering, slitt verktøy). Tilfeldige feil foreslår prosessproblemer (fôrhastighetsvingninger, materielle forskjeller).
Er det knyttet til ett verktøy eller operasjon? Hvis ett verktøy forårsaker problemer, sjekk tilstanden. Hvis det er hele operasjonen, kan du se på parametere eller oppsett.
Noen miljøfaktorer? Butikktemperatur eller kjølevæsketestrøm kan rote med dimensjoner.
Eksempel 4 : En fresjobb hadde deler med røffe overflater. Vibrasjonssensorer plukket opp høyfrekvente skravling, sporet til en løs spindelbæring-en mekanisk løsning. En annen sak hadde lignende ruhet, men det skyldtes et fôrhastighetssett for høyt, fanget etter å ha sjekket programmet.
Når du vet årsaken, handle raskt:
Mekaniske fikser :
Bytt ut eller skjerpet slitte verktøy.
Tilpasse spindler eller inventar med presisjonsverktøy som skiveindikatorer.
Stram løse deler eller tilsett demping for å drepe vibrasjoner.
Hold maskinen kjølig for å unngå termisk vekst.
Prosessfikser :
Tweak fôrhastigheter, spindelhastigheter eller kutt dybder for å matche materialet og verktøyet.
Test innkommende materiale for konsistens.
Kontroller kjølevæskestrømmen og type for å holde temperaturene jevn.
Dobbeltsjekkprogrammer og togoperatører på riktig oppsett.
Eksempel 5 : A 2021 -studie av Samin et al. Faste dimensjonale problemer i sliping ved å bremse fôrhastigheten og øke kjølevæskestrømmen, takle varmerelatert forvrengning. En annen sak krevde å bytte et slitt slipehjul, en enkel mekanisk løsning.
Mekaniske årsaker : kjedelige verktøy eller svak maskinstivhet. En slitt borbitt, for eksempel, kan etterlate store hull fordi den ikke kutter effektivt.
Prosessårsaker : Dårlige fôrhastigheter eller kuttede dybder. En langsom fôr fjerner kanskje ikke nok materiale, slik at deler er store.
Tips : Kontroller verktøyets slitasje med et mikroskop og sammenlign skjæreinnstillinger med verktøymakerens spesifikasjoner.
Sak i den virkelige verden : En luftfartsbutikk som bearbeider aluminiumsdeler fant store kjeder. CMM viste et avvik på 0,05 mm. Kontrollere borebiten avslørte flankklær, fikset ved å erstatte verktøyet.
Mekaniske årsaker : Vibrasjoner fra løse verktøyholdere eller slitte lagre, og etterlater ofte bølgete skravlingmerker.
Prosessårsaker : for mye varme fra raske kutt eller dårlig kjølevæske, forårsaker forbrenningsmerker eller ruhet.
Tips : Bruk et profilometer for å måle overflatesuhet. Kjør vibrasjonstester for å se etter mekaniske problemer.
Sak i den virkelige verden : En mølle venstre skravling merker på deler. Vibrasjonssensorer fant høyfrekvente rister fra en løs verktøyholder. Strammet det løste problemet, og bekreftet en mekanisk årsak.
Mekaniske årsaker : feiljusterte inventar eller spindler, noe som fører til funksjoner utenfor sentrum eller ikke-parallelle overflater.
Prosessårsaker : dårlige verktøyveier eller programmeringsfeil, som gale forskyvninger.
Tips : Bruk CMM for å sjekke posisjonsnøyaktigheten. Gjennomgå CNC -kode for feil.
Sak i den virkelige verden : En vendt del hadde ikke-parallelle overflater. CMM viste en feiljustering på 0,1 mm, sporet til en feiljustert halestokk, fikset ved å tilpasse den.
For tøffe tilfeller, gå utover grunnleggende målinger:
Finite Element Analyse (FEA) : Modeller som skjærer krefter for å forutsi verktøy av verktøy eller delforvrengning. En studie fra 2020 av Kuntoğlu et al. Brukt FEA for å koble verktøyslitasje til dimensjonale feil, støttet av butikk-gulvtester.
Statistisk prosesskontroll (SPC) : Spor prosessstabilitet med kontrolldiagrammer, og oppdager om variasjoner er tilfeldige (prosess) eller konsistente (mekaniske).
Maskinlæring : Nyere forskning bruker sensordata (vibrasjon, temperatur) for å forutsi defekt årsaker, og hjelper til med å sortere mekaniske fra prosessproblemer.
Eksempel 6 : En butikk brukte SPC på en CNC dreiebenk. Kontrolldiagrammer viste konsistente store feil fra et slitt verktøy. Tilfeldige understørrelsesfeil bundet imidlertid tilbake til vesentlig hardhetsving, fikset med bedre materialkontroller.
Stopp feil før de skjer:
Rutinemessig vedlikehold : Kontroller verktøy, justering og lagre månedlig. En rask justeringskontroll kan få geometriske problemer tidlig.
Optimaliser parametere : Bruk design av eksperimenter (DOE) for å ringe inn fôrhastigheter og hastigheter. Samin et al. (2021) Kutt overflateuhet 30% med DOE.
Togoperatører : Forsikre deg om at alle vet hvordan de skal sette opp maskiner og programmer riktig.
Kontrollmaterialer : Inspiser innkommende bestand for jevn hardhet og stress.
Å finne ut om dimensjonale variasjoner kommer fra mekaniske eller prosessproblemer er et must for å holde maskineringsoperasjoner på sporet. Ved å observere deler, måle nøyaktig, analysere data og lage målrettede fikser, kan du null på problemet - enten det er et slitt verktøy eller en dårlig fôrfrekvens. Ekte tilfeller, som store kjeder fra kjedelige bor eller skravling fra løse lagre, viser hvor kritisk nøyaktig diagnose er. Avanserte verktøy som FEA eller SPC kan hjelpe med vanskelige problemer, og forebyggende trinn som vedlikehold og trening holder problemer i sjakk. Med denne guiden har du en solid playbook for å takle feil, kutte driftsstans og holde deler med å møte spesifikasjoner.
Q1: Hvordan forteller jeg raskt om en feils mekaniske eller prosessrelaterte?
Se på defektmønsteret. Samme sak fra alle deler? Sannsynligvis mekanisk, som et slitt verktøy. Tilfeldige feil? Kontroller prosessen som fôrhastigheter eller materiale. Bruk CMM- eller vibrasjonssensorer for å bekrefte.
Q2: Hvilke verktøy trenger jeg for feilsøking?
Kalipere og mikrometer for hurtigkontroller, CMM for presis geometri, profilometre for overflateproblemer og vibrasjonssensorer for maskinshakes. Disse gir deg tallene for å finne årsaken.
Q3: Kan materielle problemer se ut som mekaniske?
Yup. Hardhetsvariasjoner kan bruke verktøy ujevnt, og etterligne mekaniske defekter som store hull. Testmateriale egenskaper for å utelukke det.
Q4: Hvordan stopper jeg skravlingmerker i fresing?
Sjekk for løse verktøyholdere eller slitte lagre med vibrasjonstester. Hvis maskinens solide, kan du prøve å bremse fôrhastighetene eller finjustere spindelhastigheten, og sørg for at kjølevæsken strømmer til høyre.
Q5: Hvorfor er operatøropplæringen så viktig?
Dårlige oppsett eller programfeil, som feil verktøyforskyvning, kan forårsake konsistente feil. Trening sikrer at alle er på samme side, og fanger feil før de roter opp deler.
Tittel: Modellering av variasjonsutbredelsen for komplekse formede arbeidsstykker i flertrinns maskineringsprosesser
Journal: Maskiner
Publikasjon Dato: 1. juni 2023
Hovedfunn: Introduserer en modifisert DMV-basert SOV-modell for ikke-ortogonale inventar; Reduserer gjennomsnittlig funksjonsfeil med 80,5%
metoder: Differensialbevegelsesvektorer, feilprosent bidragsanalyse, casestudie på motorblokker
Sitering: Zhang et al., 2023, s. 1–18
URL: https://doi.org/10.3390/machines11060603
Tittel: Diagnostisering av flere inventarfeil i maskineringsprosesser ved bruk av utpekt komponentanalyse
Journal: Journal of Manufacturing Systems
Publiseringsdato: Oktober 2004
Hovedfunn: Systematisk isolasjon av inventarrelatert dimensjonell feil muliggjør målrettet fast vedlikeholdsmetoder
: utpekt komponentanalyse, geometrisk feil Mapping
Sitering: Camelio et al., 2004, pp.
285- https://doi.org/10.1016/j.jmsy.2004.05.012
Tittel: Karakterisering av dimensjonale variasjoner i vendeprosessen for multistep roterende aksel av høyhastighetsmotorisert spindeljournal
: Produksjonsgjennomgang
Publikasjon Dato: 16. mai 2023
Hovedfunn: Etabler modellering/kompensasjonsstrategi for flertrinns svingvariasjoner; Validerer på høyhastighetsakselmetoder
: Differensiell bevegelsesvektorekstraksjon, kompensasjonsalgoritme, eksperimentell valideringssitasjon
: Du et al., 2023, s. 45–56
URL: https://doi.org/10.1007/s40436-023-00456-1
Strøm av variasjon (SOV)
https://en.wikipedia.org/wiki/stream_of_variation
Dimensjonell toleranse
https://en.wikipedia.org/wiki/geometric_dimensioning_and_tolerancing
