CNC（コンピューター数値制御）機械加工は、複雑な部品の正確で自動化された生産を可能にすることにより、製造業界に革命をもたらしました。さまざまなCNCプロセスの中で、CNCミリングとCNCのターニングは、最も一般的に使用される2つの手法です。両方の方法は部品の生産に不可欠ですが、さまざまな目的に役立ち、さまざまなタイプのタスクに適しています。この記事では、CNCフライスとCNCのターニングの違い、そのアプリケーション、利点、制限について説明します。

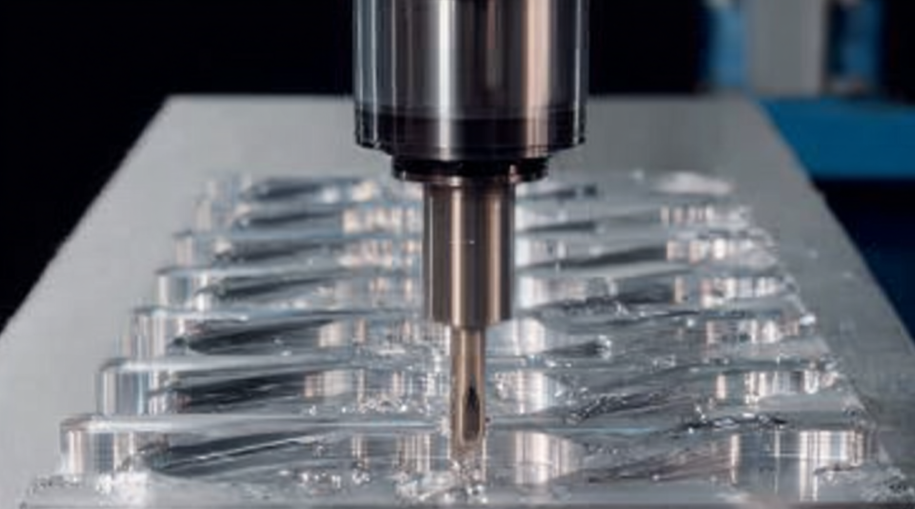

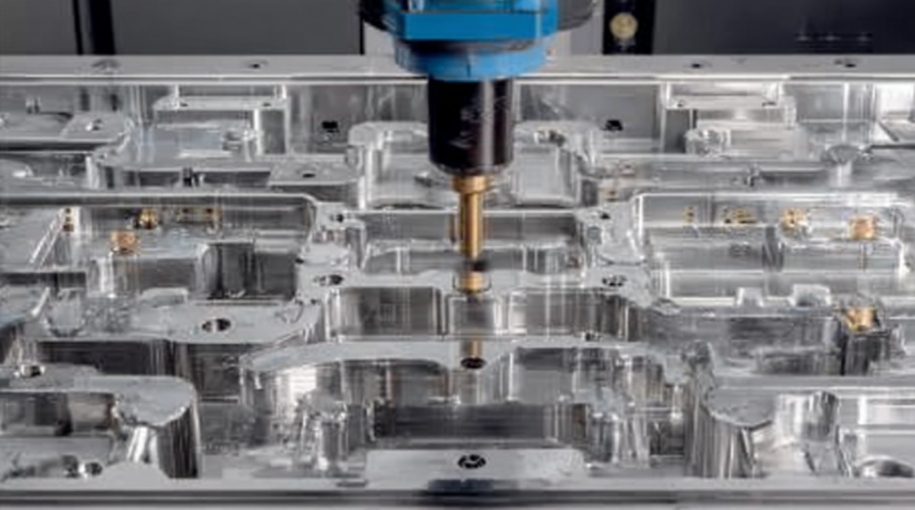

CNCミリングは、ワークから材料を除去するためにロータリーカッターを使用することを伴う加工プロセスです。ワークピースは通常、テーブルの上に所定の位置に保持され、カッターは複数の軸に沿って移動して目的の形状を作成します。 CNCミリングは、複雑な幾何学、平らな表面、複雑な詳細など、さまざまな形状を生成できます。この柔軟性により、製造プロセスの精度と汎用性を必要とする多くの業界にとって好ましい選択肢になります。
CNCミリングでは、このプロセスは、CAD（コンピューター支援設計）ソフトウェアを使用して作成されたデジタルデザインから始まります。この設計は、多くの場合、CAM（コンピューター支援製造）ソフトウェアを介して、CNCマシンが理解できる形式に変換されます。マシンはプログラムされた命令に従って、カッターをさまざまな方向に移動し、正確な材料除去を可能にします。粉砕プロセスは、金属、プラスチック、木材など、さまざまな種類の材料で実行でき、幅広い用途に適しています。カッターの速度と飼料速度を調整する機能により、機械加工された材料に基づいて最適化が可能になり、プロセスの効率がさらに向上します。
CNCミリング機にはいくつかのタイプがあり、それぞれが特定のアプリケーション向けに設計されています。最も一般的なタイプには次のものがあります。
垂直フライス加工機：これらのマシンには垂直スピンドルがあり、平らな表面と複雑な詳細を生成するのに最適です。これらは、金型やダイの作成など、精度と汎用性を必要とするタスクに一般的に使用されます。
水平フライス加工機：水平スピンドルを使用すると、これらのマシンはより大きなワークピースに適しており、より重いカットを処理できます。それらは、速度と効率が重要な同様の部品の生産走行によく使用されます。
ユニバーサルミリングマシン：これらのマシンは、垂直および水平ミリングの両方を実行するように調整でき、さまざまなアプリケーションに非常に汎用性が高くなります。この適応性により、メーカーは複数のマシンを必要とせずに異なるタスクを切り替えることができます。

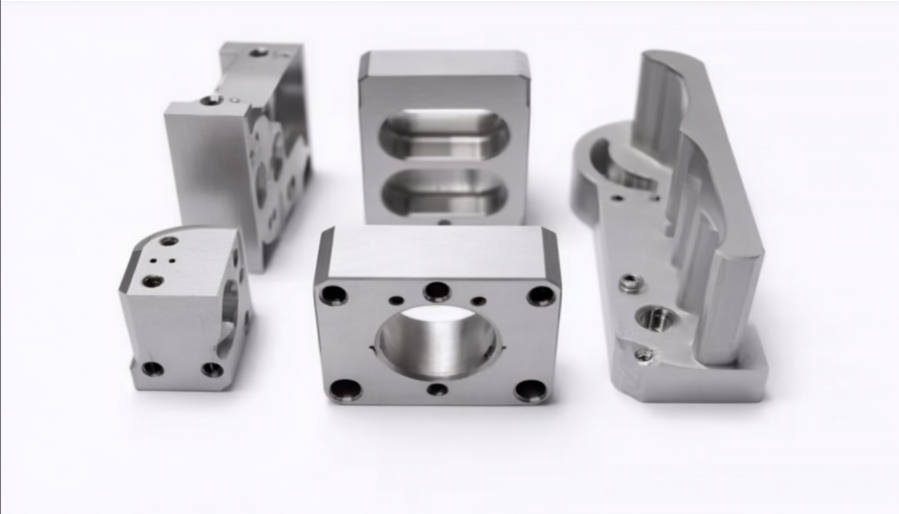

CNCミリングは、航空宇宙、自動車、医療、消費財など、さまざまな業界で広く使用されています。次のようなコンポーネントを作成するのに特に便利です。
高精度と耐久性を必要とするエンジン部品。
さまざまなアプリケーションの構造的完全性に不可欠なブラケットとマウント。
カスタムツールは、メーカーが特定のタスクに特化したツールを作成できるようにします。
プロトタイプ、新しいデザインの迅速な開発とテストを可能にします。
複雑な形状と機能を作成する機能により、CNCミリングは、製品設計の革新とカスタマイズを可能にするため、最新の製造において重要なプロセスになります。
一方、CNCターニングは、固定切削工具に対してワークピースを回転させることを伴う加工プロセスです。この方法は、主にシャフト、ピン、フィッティングなどの円筒形の部品を作成するために使用されます。ワークピースはスピンドルに取り付けられて回転し、切削工具が部品の長さに沿って直線的に移動します。このプロセスは、高レベルの対称性と均一性を必要とする部品を生産するのに特に効果的です。
CNCミリングと同様に、CNCターニングは、CADソフトウェアを使用して作成されたデジタルデザインから始まります。デザインは、多くの場合、CAMソフトウェアを介してCNC旋盤が解釈できる形式に変換されます。次に、旋盤はプログラムされた指示に従って、回転ワークから材料を削除し、目的のフォームに形作ります。 CNCターニングは、ワークピースの回転により一貫した均一な切断が可能になるため、対称的な形状の部品を生成するのに特に効果的です。このプロセスは、さまざまな材料に対して調整することもでき、ワーク構成に関係なく最適な結果を確保できます。
CNCターニングマシンには、以下を含むさまざまな構成があります
CNC旋盤：これらは、汎用ターニング操作用に設計された最も一般的なタイプのターニングマシンです。彼らは幅広い材料を扱うことができ、小規模および大規模な生産走行の両方に適しているため、多くの製造環境で定番となっています。
CNC Swiss Lathes：これらのマシンは、小規模で正確な部品を生産するために特化しています。彼らはスライディングヘッドストックを使用して高速加工を可能にし、精度が最重要である医療および電子機器業界でよく使用されます。
マルチタスクマシン：これらの高度なマシンは、ターニングとフライスの機能を組み合わせて、単一のセットアップでより複雑な操作を可能にします。この統合は、複数のセットアップの必要性を最小限に抑えることにより、生産時間を大幅に短縮し、効率を向上させることができます。
CNCターニングは、円筒形のコンポーネントを必要とする業界で広く使用されています。一般的なアプリケーションには以下が含まれます。
さまざまな機械システムにとって重要なシャフトと車軸の製造。
継手とコネクタの生産。多数のアプリケーションで適切なアセンブリと機能を確保するために不可欠です。
カスタムファスナーの作成。専門プロジェクトでカスタマイズされたソリューションを可能にします。
精度と信頼性が患者の安全に重要である医療機器の開発。
CNCターニングの効率と精度は、製造プロセスの全体的な有効性に貢献して、高品質の円筒部品を生産するための好ましい選択となります。
CNCミリングとCNCの両方のターニングは両方とも不可欠な機械加工プロセスですが、それらは運用、アプリケーション、および機能が大きく異なります。
主な違いは、加工プロセス自体にあります。 CNCミリングには、回転カッターを使用して固定ワークから材料を除去することが含まれますが、CNCターニングには、固定切削工具とのワークピースを回転させることが含まれます。この根本的な違いは、各方法で生成できる形状と機能の種類に影響します。 CNCミリングは複雑なジオメトリを作成するのに適していますが、CNCの回転は円筒形の形状の生成に優れています。
CNCミリングは、複雑な形状、平らな表面、複雑な詳細を作成するのに最適です。一般に、金型やカスタムコンポーネントなど、精度と汎用性を必要とする部品に使用されます。対照的に、CNCターニングは、対称的な形状のある円筒部分の生産に最適です。均一性が不可欠なシャフト、ピン、フィッティングなどのコンポーネントの作成に優れています。
CNCミリングマシンは通常、さまざまな種類のカッターを使用してさまざまな形状を実現できるため、より複雑なツールセットアップが必要です。この複雑さにより、汎用性が向上しますが、セットアップ時間が長くなる可能性もあります。一方、CNCターニングマシンは、主に単一の切削工具を使用して回転ワークを形作るため、よりシンプルなセットアップがあることがよくあります。このシンプルさは、生産時間の速度とセットアップコストの削減につながる可能性があります。
CNCミリングは、一般に、CNCターニングと比較して材料除去率が高くなります。これは、フライス装置が複数の切断エッジを同時に関与させる能力によるものです。ただし、ワークピースの連続回転により、一貫した材料除去が可能になるため、CNCターニングは円筒形の部品をより効率的に生成するためにより効率的です。 2つの方法の選択は、多くの場合、生成されるパーツの特定の要件に依存します。
両方 CNCミリングとCNCターニングは、 高精度と厳しい許容範囲を提供します。ただし、2つの方法の選択は、生成されるパーツの特定の要件に依存する場合があります。 CNCフライスは、複雑な詳細を必要とする部品に好まれることがよくありますが、CNCターニングは円筒形の対称性を維持する必要がある部品に理想的です。両方の方法で提供される精度により、製造業者はさまざまな業界で必要な厳しい品質基準を満たすことができます。
CNC Millingは、製造業で人気のある選択肢となるいくつかの利点を提供します。
CNCミリングマシンは、幅広い材料を処理し、さまざまな形状と機能を生成できます。この汎用性により、メーカーは複数のアプリケーションに単一のマシンを使用して、特殊な機器の必要性を減らすことができます。異なるタスクを迅速に切り替える機能は、生産性の向上とダウンタイムの短縮につながる可能性があります。
CNCミリングは高レベルの精度を提供し、緊密な耐性を持つ複雑な部品を生産するのに適しています。複雑な設計をプログラムする機能により、部品が一貫して正確に製造されることが保証されます。この精度は、航空宇宙や医療などの業界では重要です。そこでは、小さな逸脱でさえ大きな結果をもたらす可能性があります。
CNCミリングマシンは自動化されているため、一定のオペレーター介入を必要とせずに継続的な生産が可能になります。この自動化により、効率が向上し、人件費が削減されます。さらに、複数のマシンを同時に実行する機能により、生産性がさらに向上し、メーカーが品質を損なうことなく高い需要を満たすことができます。
CNCミリングは、複雑なジオメトリと複雑な詳細を作成するのに特に効果的です。この機能は、カスタムツールや複雑な金型など、特殊なコンポーネントを必要とする業界にとって不可欠です。 CNCミリングの柔軟性により、メーカーは変化する市場需要に革新し、適応することができます。
CNCターニングには、貴重な機械加工プロセスとなる独自の利点もあります。
CNCターニングは、円筒形の部品を生産するのに非常に効率的です。ワークの連続回転により、一貫した材料除去が可能になり、サイクル時間が短くなります。この効率は、速度と一貫性が重要な大量生産環境で特に有益です。
のセットアップ CNCターニングは 一般に、CNCミリングのターニングよりも簡単です。このシンプルさは、生産時間の速度とセットアップコストの削減につながる可能性があります。メーカーは、大規模な再構成なしで異なる部品をすばやく切り替えることができ、生産スケジュールの柔軟性を高めることができます。
CNCターニングは、円筒形の部品の大量生産走行に適しています。プロセスの効率により、メーカーは比較的短い時間で大量の部品を生産することができます。この機能は、一貫した供給と迅速なターンアラウンド時間を必要とする業界にとって不可欠です。
CNCターニングは一貫した結果をもたらし、均一性を必要とする部品を生産するのに理想的です。この一貫性は、自動車や航空宇宙など、精度が最も重要な業界では重要です。緊密な許容範囲を維持する能力により、部品が正しく適合し、意図したとおりに機能することが保証されます。
その利点にもかかわらず、CNCミリングには、製造業者が考慮すべきいくつかの制限があります。
CNCミリングセットアップの複雑さは、CNCターニングと比較してセットアップ時間が長くなる可能性があります。これは、部品を迅速に生産しようとするメーカーにとって不利な点になる可能性があります。複数のツールと調整が必要な場合、特に小さなバッチの実行では、生産プロセスが遅くなる可能性があります。
CNCミリングには、さまざまな形状と機能を実現するために、さまざまな切削工具が必要になることがよくあります。これにより、特に多様な生産ニーズがあるメーカーにとって、ツールコストが高くなります。専門的なツールへの投資は重要であり、全体的な生産予算に影響を与えます。
CNCミリングはさまざまな材料を扱うことができますが、一部の材料は他の材料よりも機械よりも困難な場合があります。これは、製粉プロセスの全体的な効率に影響を与える可能性があります。製造業者は、工具摩耗や精度の低下などの問題を回避するために、フライス能力と互換性のある材料を慎重に選択する必要があります。
CNCターニングには、考慮すべき制限もあります。
CNCターニングは、主に円筒形の部品の生産に適しています。いくつかの機能を作成できますが、複雑な形状を生成することに関しては、CNCミリングほど汎用性がありません。この制限により、特に複雑な設計を必要とする業界では、この方法を使用して製造できる部品の種類を制限できます。
CNCターニングで使用される切削工具は、特に硬い材料を加工する場合、時間の経過とともに摩耗を経験できます。この摩耗は、生成される部品の精度に影響を与える可能性があります。一貫した品質を確保し、全体的な運用コストを増やすために、定期的なメンテナンスとツールの交換が必要です。
CNCターニングマシンには、ワークピースの直径と長さに基づいてサイズの制限があります。これにより、この方法を使用して生成できる部品の種類を制限できます。製造業者は、部品を設計するときにこれらの制約を考慮して、効果的に機械加工できるようにする必要があります。
CNCミリングとCNCターニングは、製造業でさまざまな目的に役立つ2つの重要な機械加工プロセスです。 CNCミリングは、複雑な形状と複雑な詳細を作成するのに理想的ですが、CNC回転は対称的な形状の円筒形の部分を作成することに優れています。これら2つの方法の違いを理解することは、生産プロセスを最適化し、望ましい結果を達成しようとするメーカーにとって重要です。各方法の利点と制限を慎重に検討することにより、メーカーは特定のニーズと要件に合わせた情報に基づいた決定を下すことができます。 CNCフライスとCNCのターニングを選択することは、最終的に特定のアプリケーション、材料、望ましい結果に依存するため、メーカーがオプションを徹底的に評価することが不可欠です。
CNCミリングとターニングは、金属（アルミニウム、鋼、チタンなど）、プラスチック（アクリルやナイロンなど）、木材など、さまざまな材料で動作します。材料の選択は、多くの場合、特定のアプリケーションと最終製品の望ましい特性に依存します。
CNC加工により、機械加工プロセスを自動化することにより生産効率が向上し、手動介入の必要性が低下します。この自動化により、生産時間の速度、一貫した品質、複数のマシンを同時に実行する機能が可能になり、出力レートが高くなります。
CAD（コンピューター支援設計）およびCAM（コンピューター支援製造）ソフトウェアは、設計者がパーツの詳細なデジタルモデルを作成できるようにすることで、CNC加工に重要な役割を果たします。 CAMソフトウェアは、これらの設計を機械可読コードに変換し、製造プロセス中にCNCマシンの正確な制御を可能にします。
CNCマシンを操作する際の安全性の考慮事項には、適切な個人用保護具（PPE）の着用、適切な機械のメンテナンスの確保、運用プロトコルに従って、可動部品を認識することが含まれます。オペレーターは、事故のリスクを最小限に抑えるために、機械の操作と安全手順に関するトレーニングを受ける必要があります。
製造業者は、生産される部品の形状と複雑さに基づいて、CNCフライスとCNCの回転を選択できます。 CNCミリングは、複雑な形状や平らな表面に最適ですが、CNCターニングは円筒形の部品に最適です。さらに、生産量、材料タイプ、必要な許容範囲などの要因も決定に影響を与えるはずです。
