Megtekintések: 133 Szerző: A webhelyszerkesztő közzététele: 2025-07-30 Origin: Telek
Tartalommenü
● A dimenziós variációk megértése
● A hibaszigetációs keretrendszer
● Kihívások és jövőbeli irányok
A gyártásmérnöki pontosság minden. Amikor a megmunkált alkatrészek eltérnek a tervezett méreteiktől-akár egy kissé átélő tengely, akár egy rosszul beállított fogaskerekes fogak-, a következmények a gyártási vonalakon keresztül robbanthatnak, késéseket, hulladékot vagy akár hibákat okozhatnak olyan magas tétű alkalmazásokban, mint például a repülőgép vagy az orvostechnikai eszközök. Ezek a dimenziós variációk általában két forrásból származnak: magával a géppel kapcsolatos problémák, például a kopott eszközök vagy az elrendezésű orsói, vagy a folyamat problémái, például a helytelen takarmányozási sebességek vagy következetlen anyagok. Kitalálni, melyik az, amely nem csak technikai puzzle - kritikus fontosságú a termelés hatékonyságának, a költségek csökkentésében és a minőségben. Ez a cikk egy gyakorlati, lépésről lépésre létrehozott keretet fogalmaz meg a gyártómérnökök azonosításához és kezelésében, amelyek a valós példákra és a legújabb kutatásokra támaszkodnak, hogy a folyamat világossá és cselekvési képessége legyen.
A modern bonyolultsága A megmunkálás megnehezíti ezt a feladatot. A CNC gép finom rezgése úgy néz ki, mint egy rossz vágási paraméter eredménye, és strukturált megközelítés nélkül a mérnökök pazarolhatják az időt a rossz ok üldözésével. Az érzékelő technológia, az adatelemzés és a gépi tanulás fejlődése új módszereket nyitott ennek kezelésére, ám sok üzlet továbbra is a találgatásokra vagy az elavult módszerekre támaszkodik. A Semantic Scholar és a Google Scholar betekintése felhasználásával ez a keret gyakorlati útmutatót kínál a hibák elkülönítéséhez, a gyakorlati know-how-t pedig a legmodernebb eszközökkel. Átmegyünk a valós esetekben - például a felszerelések előállításának hibaelhárítását vagy a hibrid gyártási folyamatok finomítását -, hogy megmutassuk, hogyan működik ez a megközelítés a gyakorlatban, és közvetlenül a mérnökökkel való beszélgetés céljából, az üzletpadló veteránjaitól kezdve az éppen kezdőkig.
A keret a szilárd adatok összegyűjtésére, a hibaminták elemzésére, az okok meghatározására, az eredmények ellenőrzésére és a célzott műveletek végrehajtására összpontosít. Ez praktikus, nem elméleti jellegű, és hangsúlyozza a mérnökök és az adatszakértők közötti együttműködést a problémák hatékony megoldása érdekében.
A dimenziós variációk eltérések az alkatrész tervezett alakjától vagy méretétől - gondolj egy túlméretezett lyukat, hullámos felületet vagy egy rosszul beállított tulajdonságot. Ezek a kérdések tönkretehetik az alkatrész teljesítményét, növelik a hulladékot és elérhetik az alsó sorban. A javításhoz tudnunk kell, hogy a gépből vagy a folyamatból származnak -e.

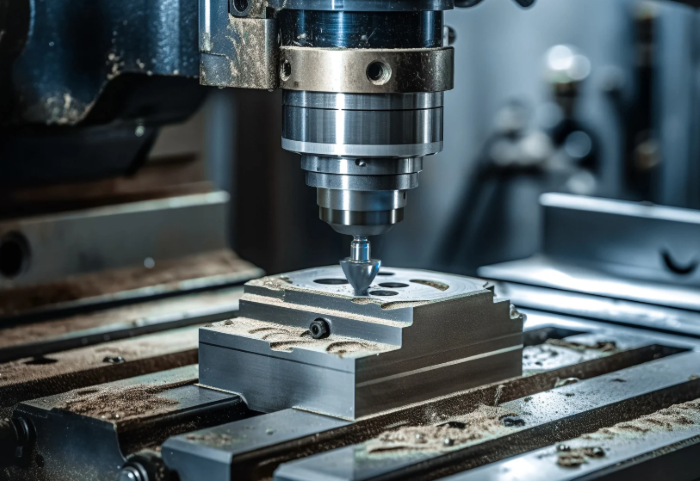

A gép által indukált problémák maguk a berendezéshez kapcsolódnak. Általános példák a következők:
Szerszám kopása : Mivel a szerszámok tompa, következetlenül vágnak. A repülőgép -turbina pengék őrlési munkájában a kopott szerszámok durvabb felületekhez vezettek, mint magasabb RA -értékek.

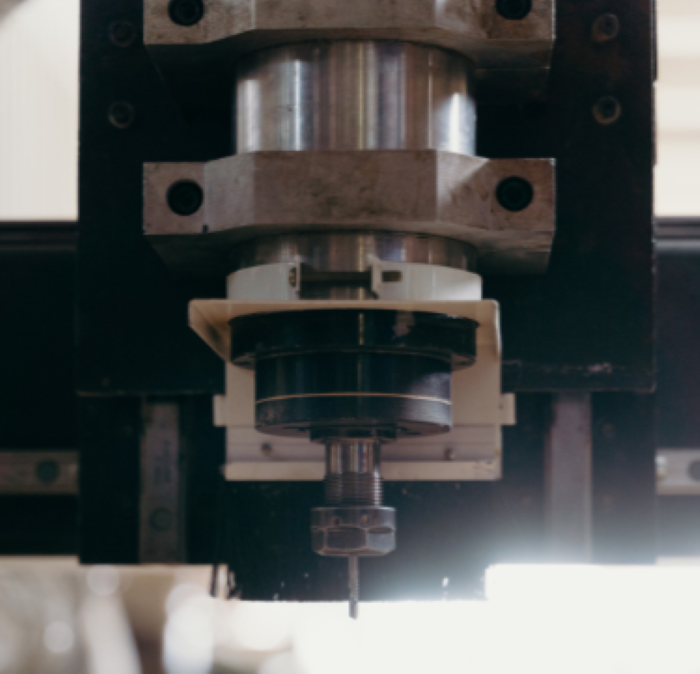

SPINDLE TISION AZ ALAGNIGÁLÁS : Az elrendezett orsó geometriai hibákat okozhat, mint például az ovális alakú forgatott alkatrészek. Az egyik esetben a CNC eszterga, amely az autóipari tengelyeket készíti, enyhe ovalitást eredményezett egy rosszul beállított orsócsapágy miatt, amelyet a rezgésellenőrzések révén észleltek.
Termikus tágulás : A megmunkálásból származó hő a gépalkatrészek kibővítését, a változó szerszámútokat is képes. Az alumínium autó alkatrészeinek nagysebességű maróhelyi beállításában a gépi ágy termikus tágulása 0,05 mm méretű hibákat okozott.
A folyamat által kiváltott kérdések a megmunkálás beállításának vagy végrehajtásának módjából származnak. Példák a következők:
Rossz vágási paraméterek : A túl gyors betáplálási sebesség vagy a helytelen sebesség hibákat okozhat. Egy acélfelszerelőhöz hobbingos művelet során az agresszív takarmányozási sebesség csevegőjeleket okozott, csökkentve a fogaskerekek pontosságát.
Anyag variációk : Az inkonzisztens anyagtulajdonságok, mint a keménység, egyenetlen vágásokhoz vezethetnek. Egy tétel rozsdamentes acél alkatrészek eltérő lyukaméretet mutatnak az inkonzisztens keménység miatt, a statisztikai folyamatvezérlés alkalmazásával.

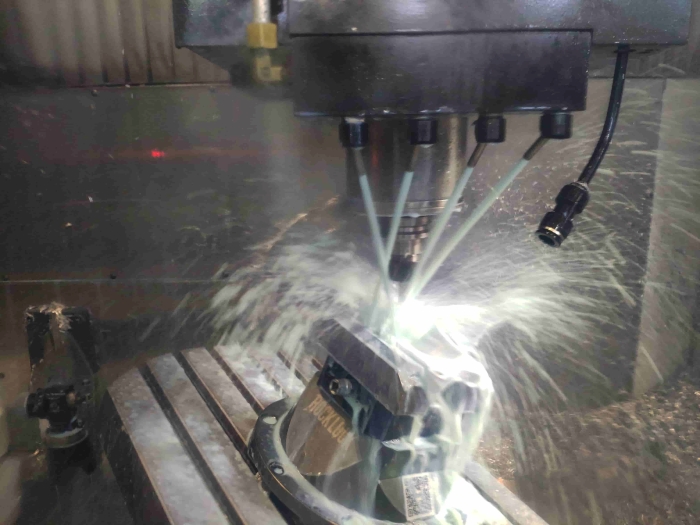

Hűtőfolyadék -problémák : A rossz hűtőfolyadék -áramlás termikus problémákat okozhat. Az őrlési munkában az alacsony hűtőfolyadék -áramlás égési jelekhez és dimenziós hibákhoz vezetett egy csapágy versenypályán.
Ezek a tényezők gyakran átfedésben vannak, és olyan összetett hibamintákat hoznak létre, amelyeknek gondos elemzésre van szükségük a rendezéshez.
A keretrendszer öt lépéssel rendelkezik: adatgyűjtés, hibás aláírás elemzés, kiváltó ok -azonosítás, validálás és korrekciós intézkedés. Minden lépés gyakorlati eszközöket és módszereket használ a probléma nullázására.
A jó adatok a kiindulópont. A modern megmunkálási rendszerek rengeteg adatot termelnek, az érzékelő leolvasásától a gépnaplókig. A legfontosabb források a következők:
A folyamaton belüli érzékelők : A rezgés, az akusztikus és a hőmérséklet-érzékelők valós idejű nyomokat adnak. Egy adalékanyag-gyártási tanulmányban az érzékelők nyomon követték az olvadék-medence viselkedését, hogy észrevegyék a porozitási problémákat.
Gépnaplók : A CNC gépek rögzítik a részleteket, mint például az orsósebesség vagy a szerszámúthibák. A motorblokkok őrlési munkájában a rönkök szórványos orsósebességváltozást mutattak a felszíni hibákhoz kötve.
Ellenőrzési adatok : Az olyan eszközök, mint a koordináta mérőgépek (CMM) vagy a lézer -szkennerek mérik az eltéréseket. A fogaskerék előállításában a CMM -adatok megjelölt fogprofil -hibái a szerszám kopásához kapcsolódnak.
Az adatok megbízható megőrzése érdekében gyakran kalibrálja az érzékelőket és tárolja az adatokat standard formátumban. A felhőplatformok segíthetnek a csapatok gyors hozzáférésében és megosztásában az adatok gyors hozzáférésében.
A hibás aláírások az adatokban megkülönböztetett minták, amelyek konkrét kérdésekre mutatnak. A fejlett eszközök, mint például a gépi tanulás, segítsenek észrevenni ezeket a mintákat:
Felszíni hibák : Egy lézerpor-ágyú fúziós vizsgálatban az ideghálózatok a felszíni képeket elemezték, hogy a repedéseket és a porozitást több mint 90% -os pontossággal észleljék, elválasztva a gépi problémákat (például a lézerteljesítmény-ingadozásokat) a folyamatokat (például az egyenetlen porrétegek).
Rezgési minták : Repülési maróhelyen a rezgéselemzés gyors Fourier -transzformáció (FFT) segítségével felvette a frekvenciatermékeket, amelyek az orsó eltéréshez kötöttek, egy gépprobléma.
Hőminták : Az acél tengelyek fordulási műveletében az infravörös képalkotás hőfelszerelést mutattak a rossz hűtőfolyadék-áramlásból, ez egy folyamathoz kapcsolódó probléma.
Ezeknek a mintáknak az okokhoz való illesztése elősegíti a szűkítést.
Ez a lépés összekapcsolja a hibamintákat a forrásukkal. A módszerek között szerepel:
Statisztikai folyamatvezérlés (SPC) : Az SPC ábrázolja a variációk tendenciáit. Az autóalkatrészek fúrási munkájában az SPC a lyuk méretbeli eltéréseit mutatta a szerszám kopásánál.
Gépi tanulás : Az algoritmusok, mint például a támogató vektorgépek (SVM), összekapcsolják az adatokat az okokhoz. Egy motoros hibás tanulmány az SVMS -t használt a rezgési minták összekapcsolására a csapágy kopásához, a gépprobléma.
Kísérletek tervezése (DOE) : DOE különböző paramétereket tesztel a hatások elkülönítésére. Egy őrlési munkában a DOE úgy találta, hogy a hűtőfolyadék -nyomás növelése csökkenti a termikus torzulásokat, megerősítve a folyamat kérdését.
A mérnököknek és az adatszakértőknek itt együtt kell működniük, hogy megértsék az eredményeket és biztosítsák, hogy azok praktikusak.
Az érvényesítés megerősíti, hogy a kiváltó ok helyes. A megközelítések között szerepel:
Kontrollált tesztek : A hiba reprodukciója egy ellenőrzött beállításban. Szelektív lézer -olvadási esetben a csípő lézerteljesítmény megerősítette a porozitásban játszott szerepét.
Szimuláció : A véges elem -elemzés (FEA) modellek stressz vagy hőhatások. Egy őrlési munkában a FEA a szerszám elhajlását mutatta a magas takarmány -arányoktól.
Történelmi adatok ellenőrzése : A jelenlegi hibák összehasonlítása a múltbeli mintákkal. A Gear Hobping -ban a történelmi CMM -adatok összekapcsolták a foghibákat a szerszám kopásához következetesen.
Az érvényesítés biztosítja, hogy megoldja a megfelelő problémát, elkerülve a pazarolt erőfeszítéseket.
Végül, tegyen megcélzott intézkedést az ok alapján:
Gépjavítások : A szerszám kopásához az ML -t használó prediktív karbantartás meghosszabbíthatja a szerszám élettartamát. Egy autóiparban a rezgés alapú karbantartási szerszám 20%-kal csökkenti a szerszámköltségeket.
Fejlesztési javítások : A paraméterek vagy anyagok beállítása segíthet. Egy adalékanyag -gyártási vizsgálatban a lézer -szkennelés optimalizálása csökkentett feszültségeket, javítva a pontosságot.
Kombinált javítások : A hibrid additív-jellegzetes folyamatban a valós idejű érzékelő visszacsatolása és az adaptív kontrollok 0,01 mm-en belül tartották a variációkat.
Figyelje ezeket a javításokat annak biztosítása érdekében, hogy működjenek, és szükség szerint állítsák be.
Nézzük meg három valós esetet, amikor ez a keret változást tett.
A fogaskerekes üzemnek a fogprofil hibái, amelyek összeszerelési problémákat okoznak. A keret segített:
Adatgyűjtés : CMM -ek és rezgésérzékelők nyomon követik a foghibákat és a gépi viselkedést.
Hiba aláírás -elemzése : Az FFT rezgés elemzése a szerszám kopásához kötött csúcsokat mutatta.
Gyökér ok -azonosítás : Az SPC megerősített hibák a szerszámhasználat, a gépprobléma esetén növekedtek.
Érvényesítés : Az eszköz cseréje rögzítette a hibákat.
Javító intézkedés : A prediktív karbantartás 15%-kal csökkentette a leállási időt.
Ez megmutatja, hogy az érzékelők és statisztikák kombinálása hogyan tudja pontosan meghatározni a problémákat.
Az űrrepülési alkatrészek hibrid folyamatában a porozitás és a dimenziós hibák gyakoriak voltak. A keret kiderült:
Adatgyűjtés : In situ érzékelők figyelve az olvadék-medencéket; A CMMS ellenőrizte a végső dimenziókat.
Hiba aláírás -elemzése : Az ideghálózatok foltos porozitást a lézerteljesítmény -változásokból (gépi kérdés) és a por következetlenségeiből (folyamatkibocsátás).
Gyökér ok -azonosítás : A DOE megerősítette a lézererőt, mint a fő tettet.
Érvényesítés : A lézeres energiacsökkentő porozitás stabilizálása 80%-kal.
Javító művelet : A valós idejű lézervezérlés javította az alkatrész minőségét.
Ez az eset kiemeli a gépi tanulás erejét az összetett hibák számára.
Az alumínium autó alkatrészeinek őrlési munkájában a hőtágulás hibákat okozott. A keret megmutatta:
Adatgyűjtés : Infravörös képalkotás és naplók rögzített hő- és működési adatok.
Hiba aláírás -elemzése : A hőgondozási problémákra utalt a hőgondozó.
Gyökér ok -azonosítás : A DOE az alacsony hűtőfolyadék -nyomást összekapcsolta az egyenetlen hűtéshez, ez egy folyamat kérdése.
Érvényesítés : A magasabb hűtőfolyadék nyomás rögzítette a hibákat.
Javító művelet : A továbbfejlesztett hűtőfolyadék -rendszerek 0,03 mm -rel csökkentették a hibákat.
Ez aláhúzza a termikus elemzést a folyamathoz kapcsolódó javításokhoz.
Ez a keret nem bolondbiztos. A zajos érzékelő adatok eldobhatják az elemzést, és a különböző adatforrások kombinációja komoly infrastruktúrát igényel. Ráadásul nehéz olyan mérnökök megtalálása, akik képesek kezelni mind a megmunkálást, mind az adattudományt.
A jövőre nézve néhány izgalmas lehetőség a következők:
Digitális ikrek : A gépek virtuális modelljei szimulálhatják a hibákat, fokozva az előrejelzést. Az adalékanyag-gyártás során a digitális ikrek a valós idejű csípések révén 25% -kal csökkentették a hibamarát.
Fejlett gépi tanulás : Az új algoritmusok, mint például a generatív versengő hálózatok, megjósolhatják a hibák előrehaladását, lehetővé téve a korábbi javításokat.
Automatizálás : A teljes automatizált rendszerek az IoT és az AI használatával korszerűsíthetik a hibákat, és csökkenthetik az emberi hibákat.
Ezek a tendenciák összehangolódnak az okosabb, összekapcsolt gyártáshoz, előkészítve az utat a jobb hibaszabályozáshoz.
A megmunkálási hibák rendezése nehéz, de alapvető feladat. Ez a keret - az adatok összegyűjtése, a minták elemzése, az okok azonosítása, a megállapítások validálása és a cselekvés - egyértelmű utat biztosít a gépek (például a szerszám kopásának) megkülönböztetésére a folyamatoktól (mint például a rossz paraméterek). Az olyan eszközökkel, mint az érzékelők, a gépi tanulás és a DOE, a reaktív folyamatot proaktívvá változtatja.
Valódi esetek - a harctermelés, a hibrid gyártás és az alumínium őrlés -, hogy ez a megközelítés hogyan eredményezi az eredményeket. Az olyan kihívások, mint az adatminőség és a készséghiány, de az olyan eszközök, mint a digitális ikrek és a fejlett elemzés, a fényesebb jövőre mutatnak. A mérnökök számára ez a keret nemcsak a problémák megoldásáról szól - az okosabb, hatékonyabb gyártórendszerek építéséről szól, amelyek magas színvonalúak és alacsonyak.
1. kérdés: Hogyan különböznek a gép-indukált és folyamat által kiváltott variációk?
A1: A gép által indukált variációk a berendezések problémáiból származnak, például kopott szerszámok vagy tévesen igazított orsók. A folyamat által kiváltott variációk a beállítási lehetőségekből származnak, mint például a takarmány-sebesség vagy az anyaghibák. Ez a keret adatokat használ arra, hogy megkülönböztesse őket.
2. kérdés: Hogyan segít a gépi tanulás a hibák elkülönítésében?
A2: A gépi tanulási foltok mintái az adatokban, mint például a rezgés vagy a felületi hibák, összekapcsolva azokat konkrét okokkal. Például az additív gyártásban szereplő ideghálózatok nagy pontosságú lézerproblémákból porozitást kaptak.
3. kérdés: Miért fontosak az érzékelők ebben a keretben?
A3: Az érzékelők valós idejű adatokat szolgáltatnak olyan dolgokról, mint a rezgés vagy a hő, segítve a hibákat. Egy őrlési munkában a rezgésérzékelők megjelölték szerszám kopását, és irányítják a pontos javításokat.
4. kérdés: Használhatják -e a kis üzletek ezt a keretet?
A4: Igen, a kis üzletek megfizethető érzékelőket és nyílt forráskódú elemzési eszközöket használhatnak. A felhőplatformok és a helyi egyetemekkel folytatott partnerségek az adatok elemzését a költségvetéshez hozzáférhetővé teszik.
5. kérdés: Mi korlátozza az aktuális hibaszigetelési módszereket?
A5: A zajos adatok, az integrációs problémák és a képzett mérnökök hiánya nagy akadályok. A feltörekvő eszközök, mint például az automatizálás és a digitális ikrek, segítenek, de a kisebb üzletekbe történő méretezés továbbra is kihívást jelent.
Cím: Háromdimenziós tolerancia-elemzés A variáció terjedésének modellezése többlépcsős megmunkálási folyamatokban az általános alak munkadarabok
naplója: Nemzetközi folyóirat a Precision Engineering and Manufacturing
Publication Dátum: 2019
Fő eredmények: Bevezetett egységes összeszerelési lánc variációs propagációs modellt Jacobian-torz módszer alkalmazásával
: Modifikált háromdimenziós tolerancia elemzés a több-stage folyamatokhoz
: Kun Wang és Al. 31–44
URL: https://doi.org/10.1007/S12541-019-00202-0
Cím: A komplex alakú munkadarabok variációs terjedésének modellezése a többlépcsős megmunkálási folyamatokban
Folyóirat: Machines
Publikáció dátuma: 2023
Fő megállapítások: Az orsó termikus, geometriai-Thermal és szerszámfüggő hibák számszerűsített hozzájárulása a teljes variációs
módszerhez: Kombinált hibaforrás-modellezés a szimuláció és a kísérleti érvényesítési
idézet: MDPI, 2023, PP
. https://doi.org/10.3390/machines11060603
Cím: Folyamatorientált tolerancia a Variation Model kibővített adatfolyamának felhasználásával
: International Journal of Production Research
Publication Dátum: 2013.
Fő megállapítások: Kapcsolódó dimenziós variációk a feldolgozás költségéhez; Optimalizált toleranciaelosztási
módszer: Bővített SOV-keretrendszer Integrálása a költségbetérek
idézet: Abellán-Nebot et al., 2013, pp. **
URL: https://doi.org/10.1016/S0166-3615(13)00020-1
Geometriai dimenzió és tolerancia
https://en.wikipedia.org/wiki/geometric_dimensioning_and_tolerance
Statisztikai folyamatvezérlés
https://en.wikipedia.org/wiki/statistical_process_control
