● Optimalisatie van bewerkingscyclus basics
● Belangrijkste prestatiestatistieken
● Q&A
Productie van ingewikkelde onderdelen - zoals ruimtevaartturbinebladen, medische implantaten of auto -componenten met strakke toleranties - vereist een evenwicht tussen precisie, snelheid en kosten. De keuze tussen multi-as en Machinaalwerksystemen met drie axis kunnen het succes van een project aanzienlijk beïnvloeden. Drie-as machines, met hun lineaire beweging langs X-, Y- en Z-assen, zijn al lang een nietje in workshops voor hun eenvoud en betrouwbaarheid. Multi-assystemen, meestal vier- of vijfassige, voegen rotatiemogelijkheden toe, waardoor complexe geometrieën kunnen worden bewerkt in minder opstellingen maar tegen hogere kosten en complexiteit. Dit artikel onderzoekt hoe deze systemen vergelijken bij het optimaliseren van bewerkingscycli voor ingewikkelde profielen, gericht op cyclustijd, gereedschapslijtage, oppervlaktekwaliteit en energie -efficiëntie. Met behulp van inzichten uit recente studies over Semantic Scholar en Google Scholar, geven we praktische voorbeelden en een conversatie maar technische analyse om productie -ingenieurs te helpen weloverwogen beslissingen te nemen.
Het doel is om te verduidelijken welk systeem uitblinkt voor complexe onderdelen, gebaseerd op echte toepassingen en onderzoek, zoals studies van het International Journal of Advanced Manufacturing Technology en Journal of Manufacturing Processes . Of u nu een turbineblad of een mal bewerkt, deze vergelijking zal afwegingen benadrukken om uw keuze te begeleiden.
Optimalisatie van de bewerkingscyclus gaat over het maximaliseren van de efficiëntie zonder kwaliteit op te offeren. Het gaat om het afsluiten van cyclustijd, gereedschapsleven, oppervlakte-afwerking en energieverbruik tijdens het voldoen aan ontwerpspecificaties. Ingewikkelde profielen - zoals die in ruimtevaart- of medische componenten - beschrijven precisie als gevolg van complexe vormen, strakke toleranties en vaak uitdagende materialen zoals titanium of inconel. De keuze van machine, gereedschapspaden en snijparameters speelt een cruciale rol bij het bereiken van deze doelen.

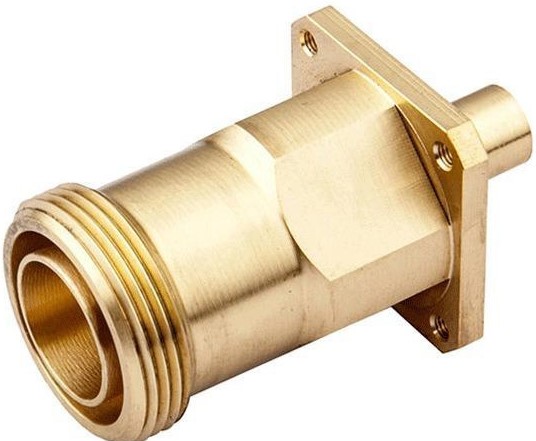

Machines met drie as bewegen lineair langs X-, Y- en Z-assen, waardoor ze ideaal zijn voor onderdelen met platte of prismatische geometrieën. Hun eenvoudige setup -pakken taken zoals frezen slots, boren of contourenoppervlakken zonder ondermijnen. Ze zijn kosteneffectief en veel gebruikt, maar complexe vormen vereisen vaak meerdere setups, wat de productie kan vertragen.
Voorbeeld 1: Automotive versnellingsbak behuizing Een versnellingsbakbehuizing gemaakt van aluminiumlegering is een klassieke taak met drie axis. Een onderzoek in het Journal of Manufacturing Processes (2021) heeft voor een dergelijk onderdeel geoptimaliseerde freesparameters geoptimaliseerd, met behulp van een voedingssnelheid van 0,3 mm/rev en snijsnelheid van 180 m/min. Deze verminderde cyclustijd met 12%, het bereiken van een oppervlakteruwheid van RA 1,8 µm. Undercuts vereiste herpositionering, met 8 minuten aan het proces toevoegen, wat een belangrijke beperking benadrukt voor ingewikkelde profielen.
Voorbeeld 2: schimmelbasis voor plastic onderdelen schimmels voor spuitgieten worden vaak bewerkt op systemen met drie as. Een Journal of Cleaner Production Study (2022) beschreef het frezen van een stalen schimmelbasis met een eindmolen van 12 mm voor ruwheid en een 5 mm balneus voor afwerking. De cyclustijd was 50 minuten, geoptimaliseerd door high-speed bewerkingstechnieken. Complexe contouren hadden echter twee opstellingen nodig, waardoor de totale tijd met 15%toeneemt.
Multi-as machines, meestal vier- of vijf-as, voegen rotatieassen (a, b of c) toe aan lineaire bewegingen, waardoor tools werkstukken vanuit meerdere hoeken kunnen benaderen. Dit is perfect voor ingewikkelde profielen met curven, ondersnijdingen of 3D -geometrieën, vaak bewerkt in een enkele opstelling, waardoor fouten en tijd worden verminderd.
Voorbeeld 1: Aerospace turbineblade turbinebladen, met hun gedraaide vleugelplekken, profiteren van multi-as bewerking. Een Chinees Journal of Mechanical Engineering Study (2023) gedetailleerd Vijfassige bewerking van een Ti-6AL-4V-mes. De B-asrotatie van de machine liet het continu snijden langs de kromming van het mes toe, waardoor cyclustijd met 20% werd gesneden in vergelijking met drieass (van 80 tot 64 minuten). De oppervlakteafwerking bereikte RA 0,9 µm en de slijtage van het gereedschap nam af als gevolg van geoptimaliseerde gereedschapshoeken.
Voorbeeld 2: Medisch knieimplantaat Een kobalt-chroom knieimplantaat werd bewerkt op een vijfassige systeem, zoals gerapporteerd in materialen en productieprocessen (2022). Het single-setup-proces duurde 35 minuten, versus 55 minuten op een machine met drie as met twee setups. Oppervlakteruwheid was RA 0,6 µm en de levensduur van het gereedschap verbeterde met 15% vanwege lagere snijkrachten. CAM-programmering duurde echter 9 uur, vergeleken met 3 uur voor drieass.
Om drie-as- en multi-assystemen te vergelijken, evalueren we cyclustijd, gereedschapslijtage, oppervlaktekwaliteit en energie-efficiëntie-kritieke factoren voor ingewikkelde profielbewerking.
Cyclustijd omvat snijden, gereedschapsveranderingen en instellingen. Machines met drie axis hebben vaak meerdere setups nodig voor complexe onderdelen, waardoor de niet-snijtijd toeneemt. Multi-assystemen verminderen de setups maar vereisen complexe toolpadplanning.
Drie-as voorbeeld: stalen beugel Een stalen beugel met schuine kenmerken werd bewerkt op een molen met drie as, die 55 minuten duurde, volgens een Journal of Cleaner Production Study (2022). Herpositionering voor undercuts toegevoegd 12 minuten. Optimalisatie van de voedingssnelheid (0,2 mm/rev) en spindelsnelheid (1400 tpm) gesneden 8 minuten, maar de instellingstijd bleef een uitdaging.

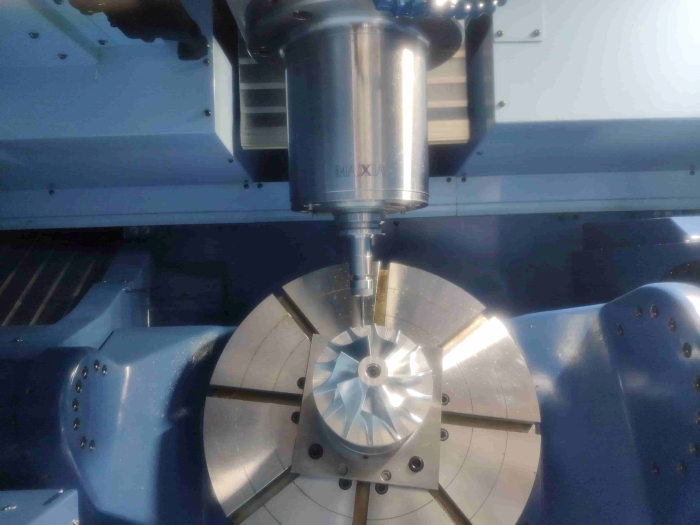

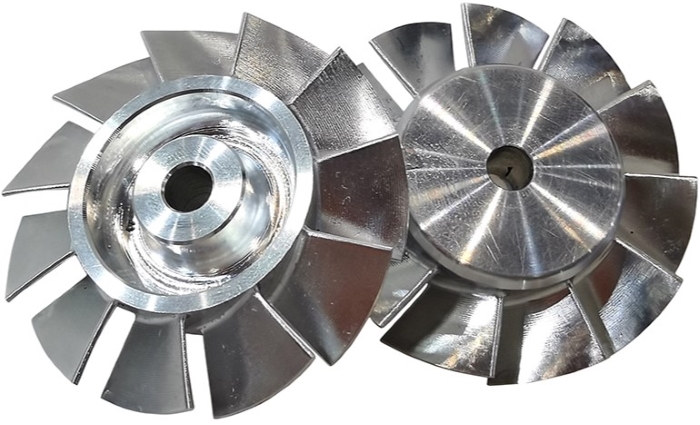

Multi-Axis-voorbeeld: Compressor-waaier Een machine met vijfassige machine bewerkte een compressorspoter in 38 minuten, versus 65 minuten op een drie-assige systeem met drie setups, volgens het International Journal of Advanced Manufacturing Technology (2023). Continue gereedschapspaden verminderd de luchtafname, verhoogde efficiëntie met 35%.
Gereedschapsslijtage impact kost en kwaliteit, vooral voor moeilijke materialen. Systemen met drie axis kunnen ongelijke slijtage lijden als gevolg van vaste gereedschapshoeken, terwijl multi-asmachines de oriëntatie aanpassen om slijtage te minimaliseren.
Drie-assen Voorbeeld: Inconel Part Milling Inconel 718 op een machine van drie as veroorzaakte snelle gereedschapslijtage, met een carbide-gereedschap dat 18 minuten duurde voor 0,4 mm flankslijtage, volgens een tijdschrift van productieprocessen (2021). Het verlagen van snijsnelheid tot 45 m/min verlengde levensduur van het gereedschap tot 25 minuten maar verhoogde cyclustijd met 10%.
Voorbeeld van meerdere as: titaniumcomponent Een machinebestrijding van vijfassige machines TI-6Al-4V Gebruikt gereedschap kantelen om slijtage te verminderen, waardoor de levensduur van het gereedschap wordt verlengd tot 40 minuten, per materialen en productieprocessen (2022). Dit was 22% beter dan drie-as, omdat geoptimaliseerde hoeken thermische en mechanische spanning verlaagden.
Oppervlaktekwaliteit is cruciaal voor ingewikkelde profielen in ruimtevaart- of medische toepassingen. Machines met drie axis kunnen gereedschapsporen achterlaten op complexe contouren, terwijl systemen met meerdere asen soepelere afwerkingen bereiken via continue paden.
Drie-as voorbeeld: aluminium dobbelsteen Een aluminium dobbelsteen bewerkt op een drie-assige systeem behaalde RA 1,4 µm, volgens een Journal of Cleaner Production Study (2022). Getoolpad step-overs veroorzaakten zichtbare cijfers, waarvoor 4 uur polijsten nodig was om te voldoen aan specificaties.
Multi-Axis voorbeeld: turbine-schijf Een machine met vijfassige machines Een turbine-schijf behaalde RA 0,7 µm, zoals gerapporteerd in het Chinese Journal of Mechanical Engineering (2023). Continue gereedschapspaden elimineerden markeringen, waardoor de eindtijd met 60%wordt verkort.
Energiebruik is belangrijk voor duurzame productie. Machines met drie axis zijn eenvoudiger en minder vermogenshongerig, maar systemen met meerdere as kunnen energie besparen door cyclustijd en installaties te verminderen.
Drie-as voorbeeld: stalen componenten bewerken een stalen onderdeel op een machine van drie as die 11 kWh gebruikte, volgens een Journal of Cleaner Production Study (2022). Het optimaliseren van parameters (1200 tpm, 0,15 mm/rev) heeft 12% energie bespaard, maar inactieve tijd tijdens het opstellen van beperkte winst.
Voorbeeld van meerdere as: Complexe beugel Een machine met vijfassige machines Een beugel Een beugel die 7,5 kWh gebruikte, per International Journal of Advanced Manufacturing Technology (2023). Minder setups en geoptimaliseerde paden verminderen het energieverbruik met 18% in vergelijking met drie-as.
Laten we real-world cases onderzoeken om te zien hoe deze systemen presteren, op basis van recente dagboekstudies.
Een Chinees Journal of Mechanical Engineering Study (2023) analyseerde vijf-asbewerking van een TI-6AL-4V turbineblad. Gelijktijdige vijf-assige beweging verminderde cyclustijd van 85 minuten (drieassige, meerdere setups) tot 62 minuten. De ruwheid van het oppervlak verbeterde tot RA 0,8 µm van 1,6 µm en de levensduur van het gereedschap nam met 25%toe. Het energieverbruik daalde met 12% vanwege minder setups. Programmeercomplexiteit voegde echter 10 uur toe aan CAM -voorbereiding.

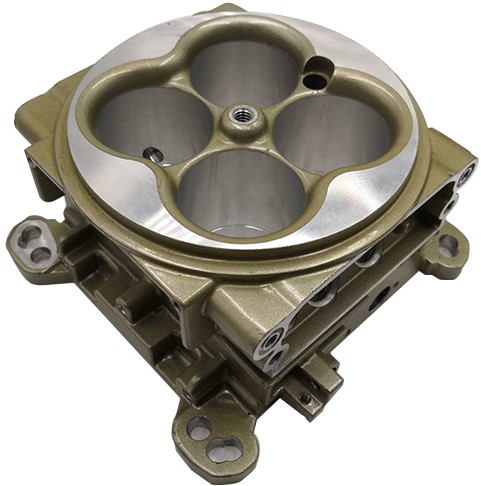

Een Journal of Cleaner Production Study (2022) onderzocht drie-assige bewerking van een aluminium transmissiedeel. De prismatische vorm paste bij het frezen van drie as, met een cyclustijd van 48 minuten na het optimaliseren van de voedingssnelheid (0,28 mm/rev) en snelheid (220 m/min). De oppervlaktekwaliteit was RA 1,7 µm, maar ondersnijdingen vereisten een extra opstelling en voegde 10 minuten toe. Het energieverbruik was 8,5 kWh, hoger dan multi-as voor vergelijkbare delen vanwege de inactieve tijd.
Een onderzoek naar materialen en productieprocessen (2022) vergeleek het bewerken van een kobalt-chroom heupimplantaat. De bewerking van de vijfass duurde 32 minuten in één opstelling, versus 52 minuten voor drieassige met twee setups. Oppervlakteruwheid was RA 0,5 µm (vijfass) versus 1,1 µm (drie-as). De levensduur van het gereedschap verbeterde met 20% en het energieverbruik daalde met 15% (7 kWh versus 8,2 kWh). De single-setup-aanpak maakte multi-as superieur voor dit complexe deel.
Machines met drie axis worstelen met ingewikkelde profielen die undercuts of hoekige functies vereisen. Meerdere instellingen, zoals te zien in het geval van het transmissie -onderdeel, vergroten cyclustijd en risico -uitlijning. Programmeren is eenvoudiger, maar gereedschapslijtage is hoger voor moeilijke materialen, zoals weergegeven in de Inconel -studie, waardoor de kosten worden verhoogd.
Multi-assystemen blinken uit voor complexe vormen, maar vereisen bekwame programmeurs en geavanceerde software. De turbinebladkoffer benadrukte 10 uur cam -tijd. Onderhoud is ook duurder vanwege extra assen. Een International Journal of Advanced Manufacturing Technology Study (2023) merkte op dat kinematische fouten de nauwkeurigheid kunnen verminderen als de kalibratie wordt verwaarloosd.
Machines met drie as kosten $ 40.000-$ 90.000, waardoor ze toegankelijk zijn voor kleine winkels. Systemen met meerdere as variëren van $ 120.000-$ 450.000, met hogere onderhouds- en trainingskosten. Het Chinese Journal of Mechanical Engineering (2023) vond multi-assystemen bespaard 15-25% op hoogwaardige onderdelen vanwege efficiëntie, maar ROI is afhankelijk van het productievolume.
Voor drieass is het minimaliseren van niet-snijdende bewegingen cruciaal. Een Journal of Cleaner Production Study (2022) gebruikte Taguchi -methoden om paden te optimaliseren en cyclustijd met 10%te snijden. Voor multi-as zijn gladde, continue paden van cruciaal belang. Een International Journal of Advanced Manufacturing Technology Study (2023) gebruikte de optimalisatie van deeltjeszwerm, waardoor cyclustijd met 18%werd verkort.
Drie-assen voordelen van conservatieve parameters voor hard materiaal (bijv. 40-80 m/min voor inconel), volgens een tijdschrift van productieprocessen (2021). Multi-as maakt hogere snelheden (120-180 m/min) mogelijk met dynamische gereedschapshoeken, zoals te zien in de turbinebladkoffer, evenwichtssnelheid en gereedschapsleven.
Digitale tweelingen en AI verbeteren beide systemen. Een Chinees Journal of Mechanical Engineering Study (2023) gebruikte een digitale tweeling om de ruwheid van vijfassige assen te voorspellen, waarbij RA 0,7 µm werd bereikt. Voor drie-as verminderde AI-aangedreven onderhoud downtime met 8%, volgens een Journal of Cleaner Production Study (2022).
Beslissen tussen drie-as en multi-as bewerking voor ingewikkelde profielen hangt af van de complexiteit, budget en productiebehoeften van uw deel. Machines met drie axis zijn betaalbaar en betrouwbaar voor eenvoudigere vormen, zoals schimmelbases of transmissieonderdelen, maar worstelen met complexe geometrieën, waarvoor meerdere setups nodig zijn die tijd- en foutrisico vergroten. Multi-assystemen, met name vijfassige, schitteren voor ingewikkelde profielen zoals turbinebladen of implantaten, snijdcyclustijden met 20-35%, verbetering van de oppervlaktekwaliteit (RA 0,5-0,9 µm versus 1,1-1,8 µm) en het besparen van 12-18% energie. Studies van Chinese Journal of Mechanical Engineering (2023) en International Journal of Advanced Manufacturing Technology (2023) bevestigen multi-asvoordelen voor ruimtevaart- en medische toepassingen, terwijl drieassige assen levensvatbaar blijft voor prismatische onderdelen in automotive-instellingen.
Voor hoogwaardige, complexe onderdelen, is multi-as vaak de betere investering, ondanks hogere kosten en programmeerbehoeften. Voor eenvoudiger of laagvolume banen biedt drie-as een kosteneffectieve oplossing. Optimalisatie - door middel van planning van het gereedschapspad, parameterafstemming en digitale tools zoals AI - kunnen beide systemen verder duwen. Ingenieurs moeten een deel geometrie, productievolume en middelen wegen om het juiste systeem te kiezen, waardoor efficiëntie en kwaliteit worden gewaarborgd in een steeds competitiever productielandschap.
V1: Wanneer is de bewerking van drie as beter dan multi-as voor ingewikkelde profielen?
A: Drie-as is ideaal voor prismatische onderdelen zoals schimmelbases of beugels waar eenvoudige geometrieën geen complexe gereedschapshoeken vereisen. Het is kosteneffectief voor kleine winkels of runs met een laag volume, in tegenstelling tot multi-as, die past bij ingewikkelde 3D-vormen.
V2: Hoeveel cyclustijd kan multi-as redden in vergelijking met drie-assige?
A: Multi-as kan de cyclustijd met 20-35% verminderen voor complexe onderdelen, zoals weergegeven in turbineblad- en implantaatstudies, vanwege bewerking met één ingestelde en continue gereedschapspaden.
V3: Produceert multi-as altijd een betere oppervlaktekwaliteit?
A: Meestal ja. Multi-Axis bereikt RA 0,5-0,9 µm voor ingewikkelde profielen door optimale gereedschapshoeken te handhaven, per Chinese Journal of Mechanical Engineering (2023), terwijl drie-as mogelijk extra afwerking nodig heeft vanwege gereedschapsmerken.
V4: Wat zijn de kostenuitdagingen van systemen met meerdere as?
A: Multi-Axis-machines kosten $ 120.000-$ 450.000, versus $ 40.000-$ 90.000 voor drie-as. Ze hebben ook geavanceerde software en bekwame operators nodig, waardoor de installatie- en onderhoudskosten worden verhoogd.
V5: Hoe verbeteren digitale tools de bewerkingsefficiëntie?
A: Digitale tweelingen optimaliseren gereedschapspaden en voorspellen kwaliteit voor beide systemen, terwijl AI de downtime vermindert (8% voor drie-as, per Journal of Cleaner Production , 2022). Ze verbeteren de precisie en efficiëntie tussen toepassingen.
Titel: Een nieuwe Optimization Tool Path Planning voor 3-assige eindfrezen van vrije vormoppervlakken op basis van efficiënte bewerkingsintervallen
Journal: AIP Conference Procedure
Publicatiedatum: 2018
Hoofdbevindingen: Voorgestelde nieuwe methode met toroidale freesgereedschappen voor het genereren van toolpaths in verschillende oppervlakte-regio's in verschillende oppervlakte-optimalisatie, op zoek naar machinaalbewerkingsmachines
: oppervlaktemachines voor machinevaleren Vliegtuigstrategie met optimale voedingsrichtingen en vergelijkingsvalidatie met CAM-software
citaat: Duy-Duc VU, Frédéric Monies, Walter Rubio, 2018, AIP Conference Proceedings 1960, 070011
Paginabereik: 1960 (1): 070011
URL: https://pubs.aip.org/aip/acp/article/1960/1/070011/887408/a-new-optimization-tool-path-planning-for-3-axis
Titel: Multi-Axis CNC Finishing en Surface Ruwheid Voorspelling van TC11 Titanium Alloy Open Integral Micro Inteller
Journal: Advances in Mechanical Engineering
Publicatiedatum: 24 april 2024
Hoofdbevindingen: Vaste contourfrezen met gereedschapsas Controle Tool Axis Normaal Richter is de voorkeur voor Smooth Interpolation Vector in variabele PROFICE PROFIELE PROFICE PROFICE PROFICE, ACCURECTIE VAN DE SPECUREMINECTIE VAN DE SECRACE INDIENTIËN ERMIDEMENTICURECTIE VAN DE SECRACE INTERIMENTIE VAN DE SECRIMEY ENKELMETTIE results
Methods: Multi-physical field coupling model for blade finishing, DEFORM-3D finite element analysis, Johnson-Cook constitutive model for TC11 titanium alloy, Box-Behnken design response surface method, and machine learning prediction models
Citation: HaiYue Zhao, Yan Cao, JunDe Guo, Biao Sun, Nan Geng, 2024
Page Range: Volume 16, Issue 4
URL: https://journals.sagepub.com/doi/abs/10.1177/ 16878132241 244924
Titel: Partition-gebaseerde 3 + 2-as tool Path Generation for Freeform Surface Machining met behulp van een niet-spoelig gereedschap
Journal: Journal of Computational Design and Engineering
Publication Date: oktober 2022
Hoofdbevindingen: meer dan 50% vermindering van de machinetijd in vergelijking met conventionele sferische snijwetens door partition-gebaseerde 3 + 2-asstrategie, optimale partitioneringsaantallen, vonden groeibele waarden, en significante verbetering van de machinevergadering in de machinevergadering in de machinevergadering, en aanzienlijke verbetering in de machinevergadering in beslag. threshold
Methods: Surface partitioning algorithm analogous to metal solidification process, tool-workpiece contact analysis using inscribed spheres and Dupin indicatrix, local cutting area (LCA) maximization, kernel set determination with conjugate curves, and modified TSP approach for tool path generation
Citation: Jiancheng Hao, Zhaoyu Li, Xiangyu Li, Fubao Xie, Dong He, Kai Tang, 2022, pagina's 1585–1601
Paginabereik: Deel 9, uitgave 5, pagina's 1585–1601
URL: https://academic.oup.com/jcde/article/9/5/1585/6656372
