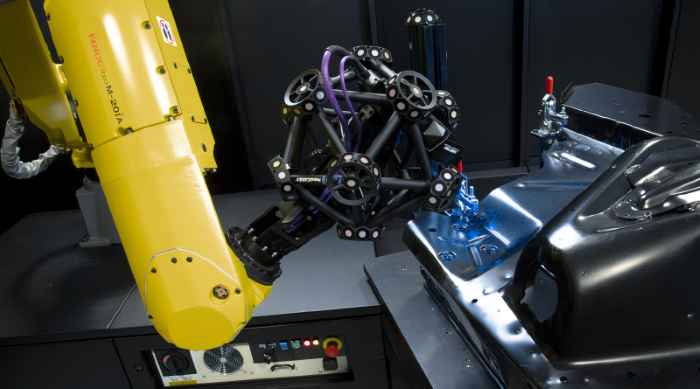

● Tecnologie di base nella verifica dimensionale in tempo reale
● Applicazioni pratiche nella produzione di componenti multi-caratteri
Entra in qualsiasi fabbrica moderna e vedrai macchine ronzate, modellando parti con caratteristiche intricate come slot, fori o superfici curve. Questi componenti multi-caratteri-pensano che le staffe aerospaziali o gli impianti medici-demano la precisione fino al micrometro. I sistemi di verifica dimensionale che misurano le parti in tempo reale sono ora strumenti critici per i produttori. Catturano errori man mano che vengono fatte parti, risparmiando tempo, riducendo lo scarto e garantendo che ogni pezzo soddisfi specifiche esatte. Questo articolo si immerge in questi sistemi, spiegando come funzionano, dove vengono utilizzati e perché sono un punto di svolta per produrre parti complesse.
Gli strumenti di ispezione tradizionali, come pinze o macchine di misurazione delle coordinate (CMM), sono solidi ma lenti. Spesso richiedono una pausa di produzione o parti in movimento in un laboratorio, che non lo taglia nella produzione ad alta velocità. I sistemi in tempo reale, utilizzando tecnologie come telecamere, laser e software intelligenti, misurano le parti sul piano senza perdere un battito. Ciò è particolarmente vitale per i componenti multi-caratteri, in cui una singola parte potrebbe avere dozzine di elementi geometrici che devono essere perfetti. Attingendo a studi recenti ed esempi pratici, esploreremo la tecnologia dietro questi sistemi, il loro impatto nel mondo reale e le sfide per farli funzionare perfettamente. Che tu sia un ingegnere che modifica le macchine a CNC o semplicemente curioso della produzione di precisione, questa guida romperà tutto.
Esamineremo gli strumenti chiave - come la visione macchina, la scansione laser e le reti neurali - e mostrerebbero come vengono applicati in settori come Automotive e Aerospace. Affronteremo anche le cose difficili, come misurare forme complesse o affrontare il rumore della fabbrica e condividere soluzioni pratiche. Alla fine, vedrai come questi sistemi stanno modellando il futuro della produzione e cosa verrà dopo.
Immagina una fotocamera che può dimensionare una parte più veloce e più accuratamente di qualsiasi essere umano. Questo è ciò che la visione macchina porta sul tavolo. Questi sistemi utilizzano telecamere e software ad alta risoluzione per scattare immagini di parti e misurare funzionalità come bordi, fori o thread. Sono veloci, senza contatto e perfetti per tenere il passo con linee di produzione ad alta velocità.
Ad esempio, una fabbrica che sfornava piccoli dadi metallici ha utilizzato un sistema di visione macchina per misurare i loro diametri interni ed esterni con precisione di punta, a seguito di un errore di 0,0108 pixel, secondo uno studio del 2018. Le immagini allineate del sistema utilizzando una tecnica chiamata Scale-Invariant Feature Transform (SIFT), quindi ha utilizzato il rilevamento del bordo Canny per individuare i confini. Puliziando immagini con strumenti come l'equalizzazione dell'istogramma (per affinare il contrasto) e il filtro mediano (per ridurre il rumore), ha misurato caratteristiche complicate come i fili su parti minuscole. Questo tipo di precisione è un salvavita quando stai guadagnando migliaia di componenti all'ora.
Nel mondo automobilistico, la visione macchina controlla le parti del motore come l'alberi a gomiti. Una fotocamera CCD ad alta risoluzione afferra le immagini di superfici lavorate e il software le elabora per misurare le posizioni dei fori o gli angoli di filo. Una configurazione ha catturato errori in pochi secondi, lasciando che gli operatori modificano la macchina prima che le parti andassero male. È come avere un ispettore dagli occhi d'aquila che non sbatte mai le palpebre.
Ora immagina di far brillare una griglia di luce su una parte e guardare come si gira per rivelare la forma della parte. Questa è la luce strutturata, un modo potente per misurare superfici complesse. Questi sistemi proiettano modelli di luce o raggi laser su una parte e le telecamere catturano i riflessi per costruire un modello 3D. Sono ideali per parti con curve o funzionalità difficili da raggiungere.
Nell'aerospaziale, i sistemi di luce strutturati controllano le lame della turbina, che hanno forme complesse come bordi curvi e fori di raffreddamento. Uno studio del 2015 ha descritto un sistema che proiettava motivi di luce su una lama, usando telecamere stereo per mappare la sua forma 3D con precisione sub-millimetro. Analizzando il modo in cui la luce si piegava, misurava dimensioni critiche come la lunghezza degli accordi o la curvatura del bordo in tempo reale, garantendo che la lama potesse gestire condizioni estreme.
La scansione laser è una stella nella produzione additiva, in cui le parti sono strati costruite per strato. In Laser Powder Bed Fusion (LPBF), uno scanner laser controlla lo spessore di ogni strato mentre viene stabilito. Uno studio ha mostrato un sensore di triangolazione laser che individua deviazioni di piccole dimensioni di 10 micrometri, consentendo alla macchina di regolare le impostazioni a metà build per evitare difetti. Questo controllo in tempo reale è il motivo per cui la produzione additiva sta decollando per parti di precisione come i dispositivi medici.
Pensa alle reti neurali come a un assistente cerebrale che può individuare le caratteristiche su una parte, anche quando sono aggrovigliate insieme. A differenza del software più vecchio che lotta con caratteristiche sovrapposte, come un buco all'interno di uno slot, le reti neurali imparano da migliaia di progetti di parti per identificare fori, tasche o thread in modelli 3D o dati scansionati.
Uno studio 2022 ha introdotto PointNet ++, una rete neurale che analizza i dati di Point Cloud: una mappa 3D digitale di una parte. È stato addestrato a abbattere componenti complessi in singoli caratteristiche e nominarli, anche quando si intersecano. Nei test su parti abbinate al CNC, ha colpito una precisione di oltre il 90% nello individuare cose come una fessura che attraversa un buco, che spesso i metodi più vecchi hanno fallito. Questo rende la pianificazione La lavorazione dei processi più velocemente e più affidabile.
Un altro esempio prevede la stima dei costi. Una rete neurale ha utilizzato una tecnica chiamata Mapping di attivazione di classe (Grad-CAM) ponderata per gradiente per capire quali caratteristiche, come tasche profonde o thread stretti, i costi di lavorazione del jack. In una custodia aerospaziale, ciò ha aiutato gli ingegneri a ridisegnare le parti per risparmiare il 15% sui costi di produzione senza sacrificare la qualità. È come avere un consulente in termini di costi che conosce la lavorazione a fondo.

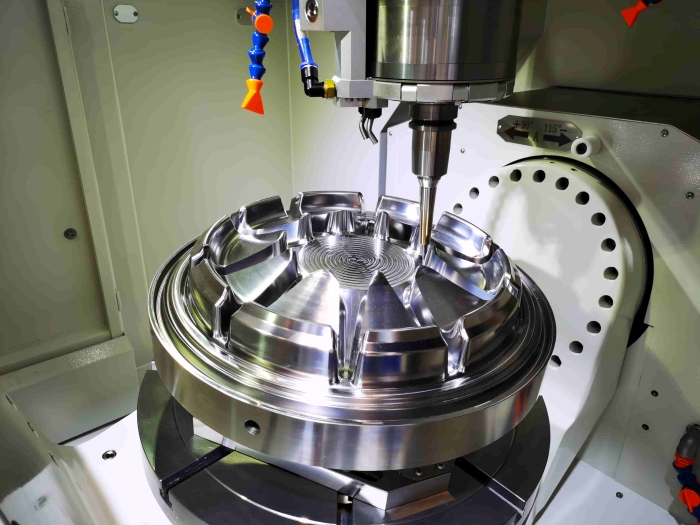

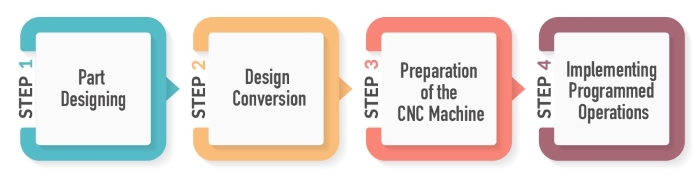

Le macchine a CNC sono la spina dorsale di parti di produzione, taglio e modellatura con precisione. Ma anche le macchine di prim'ordine possono andare alla deriva e per parti con più funzionalità, questo è un problema. La verifica dimensionale in tempo reale cattura questi deriva mentre si verificano, alimentando i dati sulla macchina per mantenere le cose in pista.
Prendi un alloggiamento del cambio in fabbrica, che necessitano di buchi perfettamente posizionati. Un sistema di visione artificiale controlla le dimensioni e la posizione di ogni foro mentre viene perforato, confrontandoli con le specifiche di progettazione. Se qualcosa è spento, avvisa l'operatore o modifica automaticamente il percorso dello strumento. Uno studio del 2018 ha mostrato questo tasso di scarto di taglio del 20%, risparmiando grandi costi di rielaborazione. È come avere un co-pilota che individua problemi prima che spirale.
Un altro caso coinvolge bulloni automobilistici, dove la qualità del thread è tutto. Un sistema di scansione laser misura il thread e il diametro durante la lavorazione, inviando dati al controller CNC. Se i fili iniziano alla deriva, regola la velocità di taglio o l'angolo dello strumento al volo. Questo garantisce che ogni bullone sia perfetto, anche quando stai suscitando migliaia.
La produzione additiva costruisce il livello di parti per strato, il che rende difficile individuare problemi all'interno della parte. La verifica dimensionale in tempo reale controlla ogni strato come è fatto, catturando problemi in anticipo. Questo è cruciale per le parti multi-caratteristiche, come strutture reticolari o parti con canali interni, dove i difetti nascosti possono rovinare tutto.
Un primo esempio è un reticolo in titanio per gli impianti medici. Un sistema di luce strutturato ha scansionato ogni strato, misurando lo spessore del montante e l'allineamento del nodo. Quando ha individuato una deviazione, ha detto alla macchina di modificare la potenza del laser o la velocità di scansione, mantenendo la parte entro ± 50 micrometri dal bersaglio. Uno studio ha mostrato questi difetti dimezzati, rendendo gli impianti più sicuri e più affidabili.
Quando i sistemi di verifica dimensionale si sincronizzano con il software CAD/CAM, è come dare un cervello alla tua fabbrica. Le misurazioni dall'officina si nutrono direttamente nella progettazione digitale, consentendo al sistema di risolvere i problemi sul posto. Per le parti multi-caratteristiche, dove i controlli manuali sono un incubo, questa è una grande vittoria.
Prendi in considerazione staffe aerospaziali con tasche e flange complesse. Un sistema di visione artificiale misura queste funzionalità durante la fresatura e le controlla rispetto al modello CAD. Se qualcosa è spento, genera un rapporto di errore e suggerisce correzioni per il percorso degli strumenti. Un caso di studio ha mostrato questo tempo di ispezione tagliato del 30% e ha aumentato la resa del primo passaggio del 25%, il che significa che più parti sono passate al primo GO.
Un altro esempio utilizza reti neurali per semplificare i flussi di lavoro CAD/CAM. Uno studio 2022 ha descritto un sistema che trasforma i modelli CAD in nuvole di punti, quindi utilizza PointNet ++ per identificare funzionalità come fori o slot. Li mappa al file CAD, automatizzando la pianificazione del processo e la creazione del percorso degli strumenti. Per un alloggiamento complesso della pompa, questo tempo di pianificazione del 40%, liberando ingegneri per attività più grandi.
Le parti multi-caratteristiche sono un mal di testa da misurare perché le caratteristiche spesso si sovrappongono, come un foro all'interno di una tasca. Il software di vecchia scuola viene scatenato, ma reti neurali come PointNet ++ lo gestiscono analizzando le nuvole di punti 3D. Allenati su migliaia di esempi, possono scegliere caratteristiche con precisione del 90%, come mostrato in uno studio del 2022, rendendole perfette per le parti del CNC difficili.
I difetti di superficie, come bara o segni di utensili, possono anche eliminare le misurazioni. I trucchi di elaborazione delle immagini, come l'equalizzazione dell'istogramma per aumentare il contrasto o il filtro mediano per il rumore morbido, aiutano a ripulire le cose. Uno studio del 2018 ha utilizzato questi per misurare le piastre metalliche sottili, colpendo la precisione del sub-pixel nonostante le superfici ruvide. È come affinare un'immagine sfocata per vedere ogni dettaglio.
Le fabbriche sono disordinate: l'illuminazione e le vibrazioni di BAD possono fare casino con le misurazioni. I sistemi di visione artificiale lottano con le luci tremoli, ma i sistemi di luce strutturati utilizzano l'illuminazione controllata, come l'illuminazione in avanti a dispersione, per mantenere le immagini chiare. Uno studio del 2021 ha dimostrato che questo ha mantenuto le ispezioni congiunte di saldatura accurate al 95%, anche in condizioni fiocne.
Le vibrazioni sono un dolore per gli scanner laser. I sensori ad alta frequenza e gli algoritmi di compensazione delle vibrazioni possono filtrare i frullati. In uno studio di fusione del letto in polvere laser, questo taglio errori di misurazione del 15% in una fabbrica rumorosa, garantendo che i dati fossero solidi.
I sistemi in tempo reale sputano tonnellate di dati-immagini, scansioni, misurazioni-che devono essere elaborati rapidamente. Edge Computing, dove i dati vengono gestiti direttamente sulla macchina, mantiene le cose in movimento. Uno studio del 2024 sulla produzione composita ha utilizzato il bordo computing per analizzare le nuvole di punti al volo, individuando immediatamente i difetti.
Far funzionare questi sistemi con il software di fabbrica, come ERP o MES, può essere complicato. I protocolli come OPC UA rendono più semplice consentendo ai sistemi di misurazione condividere i dati senza soluzione di continuità. Una linea di lavorazione del CNC ha utilizzato OPC UA per collegare un sistema di visione macchina a un MES, migliorando la tracciabilità e tagliando i tempi di inattività del 10%. È come far sincronizzare tutte le tue app perfettamente.
Il futuro della verifica dimensionale in tempo reale è eccitante. Gli algoritmi intelligenti, come quelli che vengono testati nel laboratorio di decode del MIT, potrebbero prevedere i problemi di lavorazione prima che si verifichino, utilizzando dati in tempo reale per individuare potenziali difetti. Ciò potrebbe portare a una manutenzione predittiva, tagliare ulteriormente gli sprechi e i tempi di inattività.
I sistemi ibridi, la visione macchina di miscelazione, la scansione laser e le sonde fisiche sono un altro grande passo. Potrebbero combinare la visione per scansioni rapide, laser per la mappatura 3D e sonde per punti ultra-precisi. Ciò darebbe ai produttori un quadro completo della qualità di una parte, che affronterà ogni possibile problema.
I concetti dell'industria 4.0, come i gemelli digitali - versioni virtuali delle parti fisiche - spingeranno ulteriormente le cose. Simulando i processi di misurazione in un mondo digitale, i produttori possono ottimizzare i flussi di lavoro prima di effettuare un singolo taglio. Uno studio del 2023 ha mostrato gemelli digitali che tagliavano il tempo di ispezione del 20%, dimostrando che sono uno strumento pratico, non solo l'hype.
I sistemi di verifica dimensionale in tempo reale stanno cambiando il modo in cui realizziamo parti complesse. Con strumenti come la visione artificiale, la luce strutturata e le reti neurali, i produttori possono misurare componenti multi-caratteristiche con incredibile precisione, proprio mentre vengono realizzati. Da La lavorazione a CNC alla produzione additiva, questi sistemi riducono i rifiuti, migliorano la qualità e risparmiano tempo. Le custodie del mondo reale-come alloggi per il cambio, pale della turbina e protesi mediche-mostrano il loro valore, mentre le soluzioni a sfide come forme complesse e rumore di fabbrica li mantengono affidabili.
Man mano che la tecnologia si evolve, con algoritmi più intelligenti, sistemi ibridi e gemelli digitali, questi strumenti miglioreranno solo. Per gli ingegneri manifatturieri, l'adozione della verifica in tempo reale significa stare avanti in un mondo in cui la precisione e la velocità sono tutto. Il futuro della produzione sta misurando ogni dettaglio, ogni secondo, ed è già qui.
D: Perché i sistemi di verifica dimensionale in tempo reale sono migliori dei metodi di ispezione della vecchia scuola?
A: Danno un feedback istantaneo, permettendoti di risolvere i problemi durante la produzione, non dopo. Sono non contatti, veloci e maneggiano parti complesse, a differenza di strumenti lenti come pinze o CMM, tagliando lo scarto e accelerando il lavoro.
D: In che modo la visione artificiale ottiene misurazioni così precise per parti piccole?
A: telecamere ad alta risoluzione e algoritmi come la misurazione del rilevamento del bordo SIFT e Canny Feefini come dimensioni dei fori con precisione del sub-pixel. Le modifiche all'immagine come l'equalizzazione dell'istogramma e il filtro del rumore assicurano che piccoli dettagli siano chiari.
D: Le reti neurali possono gestire funzionalità sovrapposte in parti complesse?
A: Sì. Modelli come PointNet ++ analizzano le nuvole di punti 3D, individuare funzionalità come fori in tasche con una precisione di oltre il 90%. Imparano da diversi set di dati, superando il software più vecchio che lotta con gli incroci.
D: Come gestisci le condizioni di fabbrica come cattiva illuminazione o vibrazioni?
A: L'illuminazione controllata, come le configurazioni in avanti di scattering, mantiene costante la visione della macchina, mentre gli algoritmi di compensazione delle vibrazioni e i sensori ad alta frequenza tagliano errori di scansione laser fino al 15% in impostazioni rumorose.
D: In che modo questi sistemi funzionano con il software di fabbrica esistente?
A: Protocolli come i sistemi di misurazione del collegamento UA OPC alle piattaforme ERP o MES, condividendo i dati in tempo reale. Ciò aumenta la tracciabilità e taglia i tempi di inattività, come si vede in una linea CNC in cui l'integrazione ha ridotto le fermate del 10%.
Titolo: Misurazione in-process basata sul modello di caratteristica della precisione di lavorazione utilizzando Computer Vision
Journal: Applied Sciences
Data di pubblicazione: 2024
Risultati principali: ottenuto misurazione basata sulla visione in tempo reale con rettilineità al 97% e accuratezza della rotondità del 96%
:
Li Z.; Liao W.; Zhang L.; Ren Y.; Sun G.; Sang Y., 2024, pagine 6094
URL: https://doi.org/10.3390/app14146094
Titolo: Metrologia della superficie di machine e in-process per la produzione di precisione
Journal: CIRP Annali
Data di pubblicazione: 13 giugno 2019
Risultati principali: intervistati Metrologia in corso all'avanguardia, tecnologie di sensori, separazione degli errori e
metodi di tendenza futura: revisione della letteratura, classificazione dei sistemi di misurazione, algoritmi di separazione degli errori
: gao W.; Haitjema H.; Fang FZ; Leach RK; Cheung CF; Savio E.; Linares JM, 2019, pagine 843-866
URL: https://doi.org/10.1016/j.cirp.2019.05.005
Titolo: Monitoraggio termico multipunico in tempo reale con fusione multi-sensor per il miglioramento
del diario di accuratezza della lavorazione CNC: (SSRN Preprint)
Data di pubblicazione: 10 luglio 2025
Principali risultati principali: dimostrato un sistema di misurazione laser a cinque punti
: sistema di misurazione del laser, pneumatico a sensore pneumatico. Citazione del modello di compensazione Bi-LSTM multi-regione
: [Autori], 2025, 35 pagine
URL: https://papers.ssrn.com/sol3/papers.cfm?abstract_id=5346593
