Производственное проектирование процветает на точке, особенно когда обработка деталей со сложной геометрией. Такие компоненты, как лезвия аэрокосмической турбины, медицинские имплантаты или автомобильные корпуса передачи, требуют жестких допусков по нескольким характеристикам - положениям отверстия, поверхностной плоскостности и точности профиля. Многофункциональные средства контроля толерантности, обеспечивающие соответствие этих разнообразных геометрических характеристик в определенных пределах, часто определяемых геометрическими размерами и толерантированием (GD & T). Сложность этих частей, с их взаимозависимыми особенностями, делает достижение точности значительной проблемой. Традиционная пост-обработка часто выносит ошибки слишком поздно, что приводит к дорогостоящей переделке или сбрасываемым частям. В процессе измерения, где измерения проводятся во время обработки, предлагает решение, позволяя корректировке в реальном времени для поддержания точности.
Этот подход имеет решающее значение в отраслях, где даже незначительные отклонения могут привести к серьезным последствиям, таким как скомпрометированная безопасность в аэрокосмической или ненадежной производительности в медицинских устройствах. Измеряя функции по мере их обработки, производители могут исправить проблемы на месте, экономя время и материалы. В этой статье рассматриваются стратегии измерения в процессе управления многофункциональными допусками, опираясь на недавние исследования и практические примеры. Написанный для инженеров -производителей, он направлен на то, чтобы предоставить четкую, действенную информацию с простым тоном, избегая чрезмерно технического жаргона, заземляя обсуждение в исследованиях из таких источников, как ScienceDirect и MDPI . Мы рассмотрим основы многофункциональных допусков, измерения инструментов и методов, стратегий внедрения и реальных приложений, заключив подробное рассмотрение преимуществ и будущих тенденций.
Многофункциональные допуски включают в себя контроль нескольких геометрических характеристик на одной части, таких как положение, плоскостность, цилиндричность или перпендикулярность. Обычно они определены с использованием GD & T, системы, которая определяет, как функции должны относиться друг к другу с точки зрения формы, ориентации и местоположения. В отличие от простых допусков размера, которые фокусируются на размере (например, диаметр вала), GD & T гарантирует функциональную функциональную работу функций. Например, корпус насоса может потребовать точных положений с отверстиями относительно поверхности отдачи, а также плоскостность, чтобы обеспечить правильное уплотнение. Если какая -либо функция отклоняется, она может повлиять на производительность или сборку детали.
Рассмотрим лезвие компрессора: его профиль аэродинамического профиля должен оставаться в пределах ± 0,02 мм, монтажные отверстия нуждаются в точении позиционирования ± 0,01 мм, а базовая поверхность требует плоскостности в пределах ± 0,005 мм. Эти допуски взаимосвязаны, что делает контроль тонкой задачей. Размещение в одной функции, как положение отверстия, может сбросить всю сборку.
Сложная геометрия - части с изогнутыми поверхностями, множеством осей или сложными отношениями - это уникальные проблемы. Например, пятиосная деталь с ЧПУ, такая как рабочее колесо, требует точной координации линейных и вращательных движений. Любая ошибка, как небольшое угловое отклонение, может каскадно каскаться по функциям. Исследование, проведенное в 2023 году от ScienceDirect, отмечает, что геометрические ошибки в станках, таких как смещение шпинделя или неточность оси, являются основным источником нарушений толерантности в сложных частях.
Другая проблема - взаимозависимость функции. В корпусе коробки передач положения отверстия болта зависят от выравнивания центрального отверстия, которое опирается на плоскостность сопряженной поверхности. Если поверхность неровная, она искажает отверстие, смешивая отверстия. Постпроцессный осмотр часто выявляет эти проблемы после значительного времени обработки, тратя ресурсы. В процессе измерения решает это, рано улавливая отклонения.
В процессе измерения включают измерение деталей во время обработки, используя такие инструменты, как зонды или сканеры для мониторинга допусков в режиме реального времени. Это позволяет машинистам регулировать пути инструментов или настройки машины перед настройкой ошибок, снижение лома и повышение эффективности. В следующих разделах подробно описываются инструменты, методы и практические применения этого подхода.
Несколько инструментов позволяют измерять в процессе, каждый из которых подходит для конкретных приложений:
Прикосновения зондов : установленные на машинах с ЧПУ, они измеряют дискретные особенности, такие как диаметры отверстий или плоскостность поверхности. Например, зонд Renishaw OMP60 может проверить позицию отверстия за считанные секунды, подавать данные контроллеру машины для немедленных исправлений.
Лазерные трекеры : эти превышают измерение больших деталей, таких как компоненты крыла самолетов, с точностью субмикрона на больших расстояниях. Трекер Leica's AT960 широко используется в аэрокосмической промышленности для проверки выравнивания в реальном времени.
Оптические сканеры : Используя структурированный свет или лазеры, сканеры захватывают трехмерные облака для сложных поверхностей. Например, сканеры Hexagon Aicon, например, профили лопасти турбины во время обработки, мгновенно обнаруживая отклонения.
Встроенные CMMS : в то время как координатные измерительные машины (CMMS), как правило, представляют собой инструменты с пост-обработкой, такие системы, как Duramax от Zeiss, могут интегрироваться в производственные линии для проверки в процессах на небольших частях.
Выбор инструмента зависит от требований к размеру детали, сложности и толерантности. Зонды идеально подходят для точных точек, трекеров для больших конструкций и сканеров для геометрии свободных форм.
Несколько методов используют эти инструменты для контроля многофункциональных допусков:
Объемная компенсация ошибок : этот метод отображает ошибки машинного инструмента (например, линейное позиционирование, бросок, рынок) и исправляет их в режиме реального времени. Исследование, проведенное в году 2023 по компенсации ошибок ЧПУ, использовало гомогенную преобразование координат в моделировании ошибок в вертикальном обработке, достигая точности в пределах ± 0,002 мм путем динамического регулирования пути инструментов.
Адаптивная обработка : обратная связь в реальном времени от инструментов измерения корректирует параметры обработки. Например, во время обработки плесени оптический сканер может обнаружить неровности поверхности, побуждая ЧПУ замедлить скорость подачи или пути сдвига. В исследовании в 2025 году MDPI по моделированию обработки NC использовалось трехуровневая сетка для оптимизации пути инструментов, обеспечивая качество поверхности в пределах ± 0,01 мм.
Основание на основе данных : GD & T опирается на точки отсчета или поверхности или поверхности-для привязки допусков. В процессе Gauging используется натолетние цели, такие как обработанные контакты, для установления эталонных плоскостей. Руководство 2025 по фиктивному фиктив рекомендует надежные данные для больших деталей, подверженных искажению, обеспечивая точные измерения.
Статистический контроль процесса (SPC) : SPC анализирует измерение данных для прогнозирования тенденций толерантности. Следив за измерениями, производители могут обнаружить такие проблемы, как износ инструмента до того, как допуски будут превышены. Например, производитель блоков двигателя может использовать SPC для отслеживания диаметров с отверстиями цилиндра, регулируя параметры для оставления в пределах ± 0,005 мм.
Вот три реальных применения в процессе Guauging:
Аэрокосмический компрессор лезвий : аэрокосмический производитель обработал лезвие титанового компрессора с изогнутой аэродинамической профилем и точными монтажными отверстиями. Допуски были ± 0,015 мм для аэродинамического профиля и ± 0,01 мм для положений отверстий. Используя оптический сканер шестигранника, команда контролировала аэродинамический профиль во время обработки, регулируя термическое расширение. Это уменьшило лом на 25% по сравнению с методами пост-обработки.
Ортопедический имплантат : компания по медицинским устройствам произвела коленные имплантаты кобальт-хрома со сферическими поверхностями и резьбовыми характеристиками, что требует допусков ± 0,005 мм. Прикосновения Renishaw Touch измеряли критические диаметры после каждого прохода, компенсируя износ инструмента. Это время проверки на 35% и обеспечило соответствие медицинским стандартам.
Автомобильная трансмиссионная корпус : поставщик обработал корпус с несколькими отверстиями и монтажными поверхностями, что требует параллелизма в пределах ± 0,01 мм. Лазерные трекеры и SPC следят за положениями отверстий в режиме реального времени, снижая запасные детали на 20% и улучшая подгонки сборки.
Эти случаи подчеркивают, как в процессовом измерении обеспечивает точность в разных приложениях.

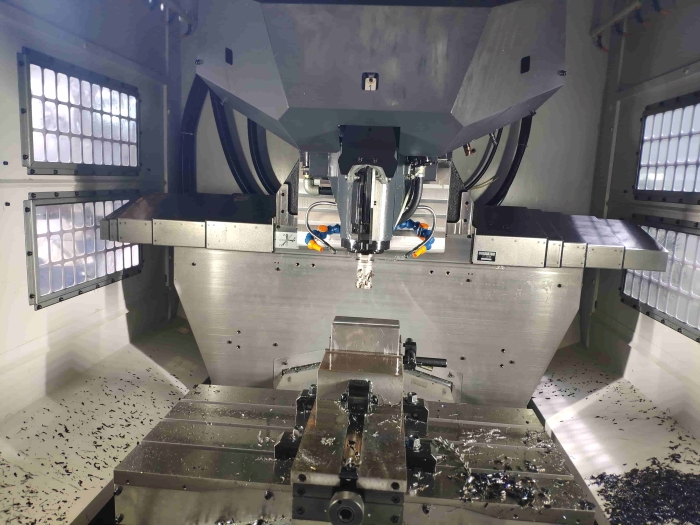

Эффективное входное измерение требует жесткой интеграции с системами ЧПУ. Современные контроллеры, такие как Fanuc или Siemens Sinumerik, поддерживают обратную связь в режиме реального времени, позволяя измерять данные для непосредственного регулирования параметров обработки обработки. Например, измерение зонда положения отверстия может вызвать автоматическое изменение смещения инструмента.
Ключевые этапы интеграции включают:
Калибровка : регулярно калибровать инструменты для минимизации ошибок. Исследование, проведенное в 2020 году в области обработчиков , использовало теорию надежности для калибровки моделей ошибок, обеспечивая постоянную точность.
Обработка данных : Программное обеспечение, такое как Polyworks или PC-DMIS, преобразует необработанные измерения в действенные идеи, позволяя решения в реальном времени.
Петли обратной связи : программные системы ЧПУ для принятия входных данных, таких как макросы, которые регулируют скорости подачи на основе данных сканера.
Квалифицированные операторы необходимы для успешного измерения. Обучение должно охватывать интерпретацию диаграмм SPC, понимание GD & T и корректировки процессов на основе данных. Например, распознавание тенденций износа инструментов в данных SPC позволяет операторам действовать до того, как допуски будут нарушены.
Управление процессом включает в себя протоколы четких:
Определите частоту измерения (например, каждые 10 проходов для проверки плоскостности).
Выберите надежные данные, чтобы обеспечить точность измерения.
Используйте SPC для мониторинга тенденций и при необходимости корректировать фиксирование или параметры.
Исследование в 2025 году исследований по обработке μ2000/800H иллюстрирует лучшие практики. Центр обрабатывал коллектор с несколькими отверстиями и поверхностями, требующими ± 0,01 мм для положений отверстия и ± 0,005 мм для плоскостности. Используя сенсорные зонды и лазерные трекеры, команда разработала системную модель с несколькими телами, чтобы отобразить ошибки, такие как шаг и рывок. Генетический алгоритм оптимизированный распределение толерантности в режиме реального времени, повышение точности на 22% и сокращая время производства на 18%.
Входные измерения могут ввести неопределенность от таких факторов, как вибрация или тепловые эффекты. Чтобы решить это:
Используйте инструменты высокого определения, такие как лазерные трекеры с разрешением ± 0,001 мм.
Учитывают условия пола магазина, такие как температура, в моделях ошибок.
Измерения перекрестной проверки, объединяя данные зонда с оптическими сканированием.
Частое измерение может замедлить производство. Чтобы оптимизировать:
Сосредоточьтесь на критических особенностях, как предлагалось исследование MDPI 2024 года по обработке поршня, используя информационную энтропию для определения приоритетов измерений.
Регулируйте частоту измерения динамически на основе тенденций данных.
Используйте высокоскоростные сканеры, чтобы минимизировать время измерения для сложных поверхностей.
Инструменты и интеграцию измерения могут быть дорогостоящими, но сбережения от сокращения лома и переделки часто оправдывают инвестиции. Пример аэрокосмического лезвия сэкономил тысячам затрат на материалы, в то время как дело имплантата снизило труд. Для управления затратами:
Начните с доступных инструментов, таких как сенсорные зонды, перед масштабированием до трекеров.
Используйте анализ затрат и выгод для сравнения затрат на измерение с экономией.
Изучите программное обеспечение с открытым исходным кодом для обработки данных.
Машинное обучение усиливает измерение за счет прогнозирования отклонений. В исследовании 2017 года ASME по производству аддитивного производства использовалось самоорганизационные карты для количественной оценки геометрических ошибок из отсканированных данных. Аналогичные методы теперь применяются к обработке ЧПУ, с такими моделями, как XGBOOST, предсказывающие проблемы толерантности, основанные на исторических данных, как отмечено в исследовании MDPI 2024 года .
Industry 4.0 интегрирует измерение с платформами IoT, что позволяет мониторингу в режиме реального времени по производственным линиям. Производитель передач может использовать облачный SPC для отслеживания допусков на нескольких машинах, обеспечивая согласованность.
Материалы, такие как керамика или композиты, требуют специализированного измерения из -за их уникальных свойств. Исследование 2019 года производственного обзора по керамическим инструментам подчеркнуло необходимость точных измерений, чтобы избежать дефектов, учитывая их высокую твердость, но низкую допустимость повреждений.
В процессе измерения преобразует задача обработки многофункциональных допусков в сложных геометриях. Инструменты, такие как сенсорные зонды, лазерные трекеры и оптические сканеры, в сочетании с такими методами, как компенсация объемной ошибки и адаптивная обработка, обеспечивают точность. Реальные применения-от лопастей компрессоров до ортопедических имплантатов-демонстрируют снижение лома, более быстрое производство и постоянное качество. Такие проблемы, как неопределенность измерений и стоимость, требуют тщательного управления, но лучшие практики в калибровке, обучении и управлении процессами делают реализацию. По мере продвижения машинного обучения и промышленности 4.0, в процессе измерения станет еще более мощным, что позволит производителям удовлетворить требования все более сложные детали. Для инженеров принятие этих стратегий означает эффективное обеспечение надежных, высококачественных компонентов.
В: Почему в процессе измерения лучше, чем инспекция пост-обработки?
A: Он улавливает ошибки во время обработки, позволяя немедленным исправлениям, что сокращает лом и переделку по сравнению с проверками после процесса, которые находят проблемы после завершения.
В: Как выбрать лучший инструмент для измерения для части?
A: Совместите инструмент с потребностями детали: зонды для точных точек, лазерных трекеров для больших структур и сканеров для изогнутых поверхностей, на основе спецификаций толерантности.
Q: Выполняет ли жизнеспособность в процессе пробега с низким объемом?
A: Да, это уменьшает дефекты даже в небольших партиях, экономя затраты. Начните с экономически эффективных инструментов, таких как зонды и масштабировать по мере роста производства.
В: Как GD & T работают с измерением в процессе?
A: GD & T определяет отношения функций и базы, направляя измерение, чтобы обеспечить соответствие измерений с требованиями проектирования, особенно для сложных деталей.
В: Какова роль машинного обучения в измерении?
A: Он прогнозирует отклонения толерантности с использованием прошлых данных, что позволяет проактивным корректировкам. Такие модели, как XGBOOST, могут пометить проблемы, прежде чем детали выходят из спецификации.
Название: Трехмерный анализ толерантности моделирование вариационного распространения в многоэтапных процессах обработки для общих работников формы
Журнал: Международный журнал по точной инженерии и производственной
публикации Дата публикации: 19 августа 2019 г.
Ключевые выводы: вводят модифицированную трехмерную модель анализа толерантности, чтобы отобразить вариационные цепочки пропаганда между многоэтажными.
Методы: Якобиан -Тенсорное моделирование цепочек сборки, связывающие заготовку, приспособление и инструмент.
Цитация: Kun Wang et al., 2019, страницы 31–44
URL: https://doi.org/10.1007/S12541-019-00202-0
Название: Прогнозирование деформации детали, основанная на пространственном временном корреляционном изучении геометрии и резки нагрузок
Журнал: Журнал производственных процессов
Дата публикации: 1 апреля 2023 г.
Основные выводы: продемонстрировали пространственно-временную нейронную сеть для прогнозирования деформации от комбинированной геометрии и данных о нагрузке.
Методы: модель машинного обучения Интеграция геометрии заготовки и датчиков режущей силы.
Цитация: Li Enming et al., 2023, страницы 102–117
URL: https://doi.org/10.1016/j.jmapro.2023.01.023
Название: Автоматизированная система планирования процессов для окончательного фрезерного производства, ограниченная геометрическими измерениями и толерансированными
журналами: Международный журнал технологий автоматизации
Дата публикации: 4 ноября 2019 г.
Основные выводы: разработал интегрированный CAD-планировщик, последовательный фрезерный операции на основе ограничений GD & T.
Методы. Автоматизированный алгоритм секвенирования с использованием распознавания данных GD & T и функций на моделях 3D CAD.
Цитация: Исаму Нишида и др., 2019, страницы 825–833
URL: https://www.fujipress.jp/ijat/au/ijate001300060825/
Геометрические измерения и допуск
https://en.wikipedia.org/wiki/geometric_dimensioning_and_tolerancing
Координировать измерительную машину
https://en.wikipedia.org/wiki/coordinate_measuring_machine
