Na fabricação de alto volume, a precisão é tudo. Quando você está produzindo milhares de peças, mesmo o desvio de um mícron pode significar desastre - rejeitou componentes, retrabalho dispendioso ou pior, comprometido o desempenho do produto. Os processos de usinagem, especialmente aqueles que envolvem sistemas de CNC (controle numérico de computador), são particularmente sensíveis aos efeitos térmicos. O calor gerado a partir de ferramentas de corte, eixos ou até condições de oficina ambiente pode fazer com que os materiais e os componentes da máquina se expandam ou se contraiam, eliminando a precisão dimensional. É aqui que A usinagem de sistemas de compensação térmica entra em jogo. Esses sistemas são projetados para combater as distorções térmicas, garantindo que as peças permaneçam dentro da tolerância ao longo de longas corridas de produção.
Imagine um cenário: uma fábrica que produz lâminas de turbinas aeroespaciais executa um turno de 24 horas. A máquina do CNC canta, mas à medida que o eixo esquenta, o caminho da ferramenta se aproxima um pouco. Sem correção, as lâminas começam a falhar na falha na meia -noite. Os sistemas de compensação térmica impedem isso ajustando dinamicamente as alterações induzidas pela temperatura, mantendo o processo estável. Neste artigo, mergulharemos profundamente em como esses sistemas funcionam, exploraremos aplicativos do mundo real e discutiremos seu papel crítico na fabricação moderna. Vamos dividi -lo para engenheiros, maquinistas e qualquer pessoa investida em fabricação de precisão, com exemplos práticos e idéias fundamentadas em pesquisas recentes.
Nossa jornada começa com os fundamentos dos efeitos térmicos na usinagem, move -se através da mecânica dos sistemas de compensação e acaba com sua implementação e tendências futuras. Espere explicações detalhadas, estudos de caso do mundo real e um tom de conversação para fazer o complexo parecer acessível. Vamos começar.

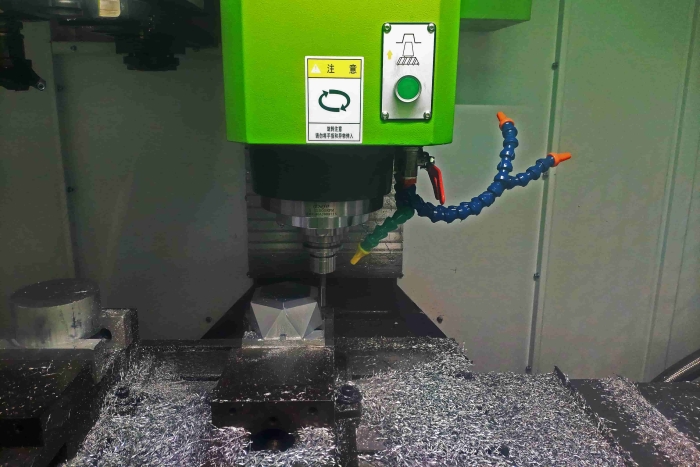

Quando você está usinando uma peça, o calor é um subproduto inevitável. A ferramenta de corte fatias através do metal, gerando atrito. O eixo gira em milhares de RPMs, aquecendo a estrutura da máquina. Até o líquido de arrefecimento, destinado a dissipar o calor, pode introduzir gradientes térmicos se não for gerenciado corretamente. Essas mudanças de temperatura fazem com que os materiais se expandam ou se contraam com base em seu coeficiente de expansão térmica (CTE). Por exemplo, o alumínio se expande cerca de duas vezes mais que o aço para o mesmo aumento de temperatura, o que pode levar a mudanças dimensionais significativas nos conjuntos de materiais mistos.
Considere um torno CNC usinando um eixo de aço. Se a temperatura do eixo aumentar em 10 ° C, a estrutura da máquina poderá se expandir em alguns mícrons. Isso é o suficiente para desalinhar o caminho da ferramenta, resultando em uma peça fora da especificação. Durante uma longa produção, esses erros se acumulam, levando a taxas de sucata que podem prejudicar a lucratividade. Pesquisas de estudiosos semânticos destacam que os erros térmicos podem representar até 70% do total de erros de usinagem em aplicações de alta precisão, como fabricação aeroespacial e automotiva.
O calor vem de várias fontes em uma configuração de usinagem:
Zona de corte : a deformação de cisalhamento da peça de trabalho e o atrito entre a ferramenta e o material geram calor significativo. Por exemplo, As ligas de titânio de usinagem , comuns no aeroespacial, produzem calor localizado intenso devido à baixa condutividade térmica do material.
Eixo e rolamentos : eixos de alta velocidade, geralmente funcionando a 10.000 a 20.000 rpm, geram calor a partir de atrito e operação do motor. Um estudo da Scholar Google observou que o crescimento térmico do eixo pode causar deslocamentos axiais de 20 a 50 µm em usinagem de alta velocidade.
Fatores ambientais : As flutuações de temperatura do workshop, especialmente em instalações não controladas, podem afetar os componentes da máquina. Por exemplo, um aumento de 5 ° C na temperatura ambiente em um turno pode causar desvio mensurável na cama de uma máquina CNC.
Dinâmica do líquido de arrefecimento : Enquanto o refrigerante reduz o calor da zona de corte, a aplicação desigual pode criar gradientes térmicos em toda a peça ou estrutura da máquina.
Veja o exemplo de um fornecedor automotivo alemão que produz componentes da caixa de engrenagens. Durante uma corrida de 12 horas, sua máquina de moagem CNC experimentou um aumento de 15 ° C na temperatura no eixo, levando a uma mudança de 30 µm na posição da ferramenta. Isso fez com que 10% das peças falhassem verificações de tolerância, custando milhares em retrabalho. Outro caso envolveu um fabricante japonês de lentes ópticas, onde oscilações de temperatura ambiente na fábrica levaram a uma curvatura inconsistente da lente, afetando o desempenho óptico. Esses exemplos sublinham por que a compensação térmica não é apenas uma boa de ter-é uma necessidade para a fabricação de precisão de alto volume.
Os sistemas de compensação térmica contratam as alterações dimensionais, monitorando as variações de temperatura e ajustando os parâmetros da máquina em tempo real. Esses sistemas normalmente integram sensores, algoritmos de controle e atuadores para manter a precisão. A idéia principal é prever ou medir a distorção térmica e compensar antes de afetar a peça.
Um sistema típico inclui:
Sensores de temperatura : termopares ou sensores infravermelhos colocados no eixo, cama de máquina ou peça de trabalho para monitorar o calor.
Software de controle : algoritmos que calculam a expansão térmica esperada com base nos dados do sensor e nas propriedades do material.
Atuadores ou compensações : mecanismos que ajustam a posição da ferramenta, a velocidade do eixo ou a taxa de alimentação para combater os efeitos térmicos.
Por exemplo, uma máquina CNC pode usar um modelo térmico para prever o crescimento do eixo com base no tempo de operação e rpm. Se o modelo prever uma expansão axial de 10 µm, o sistema de controle ajusta o caminho da ferramenta para compensar, garantindo que a peça permaneça dentro da tolerância.
Existem duas abordagens principais para a compensação térmica:
Compensação baseada em modelo : usa modelos matemáticos pré-calibrados para prever a distorção térmica com base nas condições operacionais. Por exemplo, um modelo pode usar a velocidade do eixo, o tempo de corte e a temperatura ambiente para estimar a expansão da máquina. Um estudo do Scholar Semântico descreveu um sistema baseado em modelo que reduziu os erros térmicos em 60% em uma configuração de moagem em alta velocidade.
Compensação baseada no sensor : isso depende de dados do sensor em tempo real para ajustar as alterações térmicas. Os sensores monitoram as temperaturas na máquina e alimentam os dados do sistema de controle, que aplica correções dinamicamente. Um artigo do Google Scholar destacou um sistema baseado em sensor que reduziu os erros térmicos em 50% em uma operação de giro.
Os sistemas híbridos, combinando as duas abordagens, são cada vez mais comuns. Eles usam modelos para previsões e sensores iniciais para ajustes em tempo real, oferecendo desempenho robusto em diversas condições.
Fabricação de lâminas de turbina aeroespacial : Uma empresa aeroespacial dos EUA implementou um sistema de compensação térmica híbrida em suas máquinas CNC de 5 eixos. Ao integrar termopares no eixo e peça de trabalho com um modelo preditivo, eles reduziram os erros dimensionais de 25 µm para 5 µm em execuções de 24 horas, melhorando o rendimento em 15%.
Produção do eixo de manivela automotiva : um fabricante chinês usou um sistema baseado em sensor para monitorar a temperatura do leito em um torno CNC. Ajustes em tempo real para compensações de ferramentas reduzem as taxas de sucata de 8% para 2%, economizando US $ 100.000 anualmente.
Maixa de dispositivos médicos : uma empresa suíça que produz implantes de titânio implantou um sistema baseado em modelo para explicar a expansão térmica específica do material. Isso garantiu a precisão do sub-mícron, crítica para a biocompatibilidade e o ajuste.
A implementação de sistemas de compensação térmica não tem obstáculos. Aqui estão alguns problemas comuns:
Colocação do sensor : a colocação incorreta do sensor pode levar a leituras imprecisas. Por exemplo, colocar um termopar muito longe do eixo pode perder picos de calor localizados.
Precisão do modelo : os modelos preditivos requerem calibração precisa. Se o modelo não considerar variações de materiais ou desgaste da ferramenta, a compensação poderá estar desativada.
Custo e complexidade : os sistemas avançados, especialmente os híbridos, podem ser caros para instalar e manter, principalmente para lojas menores.
Variabilidade ambiental : em instalações com controle climático ruim, as mudanças de temperatura ambiente podem sobrecarregar os sistemas de compensação.
Redes de sensores otimizados : use Análise de Elementos Finitos (FEA) para determinar os locais ideais dos sensores. Um estudo alemão usou a FEA para colocar sensores em uma máquina de moagem CNC, melhorando a precisão da medição da temperatura em 30%.
Modelos adaptativos : incorpore o aprendizado de máquina para refinar os modelos térmicos ao longo do tempo. Uma equipe de pesquisa japonesa desenvolveu um modelo adaptativo que aprendeu com dados de produção, reduzindo os erros em 40% após três meses.
Alternativas econômicas : para lojas menores, estão disponíveis kits de adaptação com sistemas básicos baseados em sensores. Isso pode reduzir os erros térmicos em 20 a 30%, sem o custo de um sistema híbrido completo.
Integração do controle climático : sistemas de compensação de pares com atualizações de HVAC da oficina. Um fabricante do Reino Unido reduziu as variações de temperatura ambiente de 5 ° C a 1 ° C, aumentando a confiabilidade do sistema.
Um fabricante de eletrônicos sul -coreanos enfrentou desvio térmico em suas máquinas CNC produzindo componentes de smartphones. As tentativas iniciais de compensação baseada no sensor falharam devido à baixa colocação do sensor. Depois de consultar um estudo de estudioso semântico, eles usaram a FEA para reposicionar os sensores mais próximos da zona de corte, reduzindo os erros em 25%. Eles também integraram um algoritmo básico de aprendizado de máquina para refinar seu modelo térmico, cortando as taxas de sucata pela metade em seis meses.
O aprendizado de máquina está revolucionando a compensação térmica. Analisando dados históricos - temperaturas de desvio, desgaste da ferramenta, condições ambientais - a AI pode prever distorções térmicas com precisão sem precedentes. Um estudo do Google Scholar descreveu um sistema acionado por IA que reduziu os erros térmicos em 70% em uma operação de torneamento de alto volume, aprendendo com dados do sensor em tempo real e ajustando os caminhos de ferramentas dinamicamente.
Por exemplo, um fabricante de equipamentos de semicondutores de Taiwan usou uma rede neural para modelar a expansão térmica em suas máquinas CNC. O sistema aprendeu a prever distorções com base nos ciclos de produção, cortando erros de 15 µm a 3 µm.
A tecnologia da Internet das Coisas (IoT) permite a coleta de dados em tempo real de vários sensores em uma oficina de máquinas. Esses sensores 'Smart ' se comunicam sem fio, alimentando dados para um sistema central para análise. Um estudo europeu mostrou um sistema de compensação térmica baseado em IoT que reduziu o tempo de inatividade em 10%, alertando os operadores sobre anomalias térmicas antes de causar erros.
À medida que a fabricação híbrida (combinando processos aditivos e subtrativos) cresce, os sistemas de compensação térmica estão se adaptando. Processos aditivos, como a fusão de leito a laser em pó, geram calor localizado intenso, complicando o controle dimensional. Um artigo estudioso semântico descreveu um sistema híbrido que usava o monitoramento de energia a laser em tempo real para ajustar os caminhos de ferramentas do CNC, mantendo a precisão nas configurações híbridas.
Um fornecedor automotivo brasileiro implementou um sistema de compensação térmica baseada em IoT em seus centros de usinagem CNC. Os sensores monitoraram o fuso, a cama e as temperaturas ambientais, alimentando dados para uma plataforma baseada em nuvem. O sistema sinalizou um pico de temperatura do eixo de 12 ° C durante um turno da noite, provocando ajustes automáticos de caminho de ferramenta que impediram uma falha de 5% em lote.
Os sistemas de compensação térmica são cada vez mais integrados às plataformas de manutenção preditiva. Ao analisar dados térmicos juntamente com métricas de vibração e desgaste de ferramentas, esses sistemas podem prever quando uma máquina provavelmente desviará da tolerância, permitindo ajustes preventivos. Um estudo do Google Scholar previu que essas integrações poderiam reduzir o tempo de inatividade em 20% em lojas de alto volume até 2030.
Gêmeos digitais - modelos virtuais de máquinas físicas - estão ganhando tração. Esses gêmeos simulam o comportamento térmico sob várias condições, permitindo que os engenheiros testem estratégias de remuneração virtualmente. Um fabricante dos EUA usou um gêmeo digital para otimizar seu processo de moagem CNC, cortando erros térmicos em 50% antes de implementar alterações no chão da loja.
À medida que os fabricantes enfrentam pressão para reduzir o uso de energia, os sistemas de compensação térmica estão sendo projetados para otimizar as velocidades de fluxo e eixo do líquido de arrefecimento, minimizando a geração de calor. Um estudo europeu descobriu que os sistemas de compensação com eficiência energética reduziram o consumo de energia em 15% sem sacrificar a precisão.
Uma empresa aeroespacial sueca adotou um gêmeo digital para suas máquinas CNC de 5 eixos. Ao simular os efeitos térmicos durante corridas longas, eles identificaram taxas de fluxo de líquido de arrefecimento ideais, reduzindo o uso de energia em 10% e erros térmicos em 40%. Esse duplo benefício melhorou a sustentabilidade e a lucratividade.
Os sistemas de compensação térmica são uma pedra angular da fabricação moderna de alto volume, garantindo a estabilidade dimensional em face de desafios inevitáveis relacionados ao calor. De lâminas de turbinas aeroespaciais a eixos de manivela automotivos, esses sistemas permitem que os fabricantes mantenham tolerâncias rígidas, reduzam sucata e aumentem a eficiência. Ao combinar sensores, modelos preditivos e tecnologias emergentes como IA e IoT, esses sistemas estão se tornando mais precisos e acessíveis.
A jornada das correções básicas baseadas em sensores para as plataformas conectadas à IoT, orientadas a IA, reflete a busca incansável de precisão do setor. Desafios como a colocação e o custo do sensor permanecem, mas soluções como FEA, modelos adaptáveis e kits de modernização estão tornando viável a compensação térmica para lojas de todos os tamanhos. Olhando para o futuro, as integrações com manutenção preditiva, gêmeos digitais e práticas sustentáveis prometem ultrapassar os limites do que é possível.
Para os engenheiros de manufatura, a mensagem é clara: investir em compensação térmica não é apenas sobre tolerâncias-trata-se de permanecer competitivo em um mundo onde precisão e eficiência não são negociáveis. Esteja você administrando uma pequena loja ou uma linha de produção global, esses sistemas oferecem um caminho para uma produção consistente e de alta qualidade, mesmo nas condições mais exigentes.
Q1: Por que os sistemas de compensação térmica são críticos para a fabricação de alto volume?
Eles mantêm as peças dentro de tolerâncias apertadas, neutralizando distorções induzidas pelo calor, reduzindo o sucata e garantindo uma qualidade consistente em longas corridas.
P2: Qual é a diferença entre sistemas baseados em modelo e sensores?
Os sistemas baseados em modelos prevêem distorções usando modelos de matemática, enquanto os sistemas baseados em sensores se ajustam com base em dados de temperatura em tempo real. Os híbridos usam ambos para melhor precisão.
Q3: pequenas lojas podem oferecer compensação térmica?
Sim, kits de modernização acessíveis com sensores básicos podem reduzir os erros térmicos em 20 a 30%, tornando -os práticos para operações menores.
Q4: Como o aprendizado de máquina melhora a compensação térmica?
Ele analisa dados passados e em tempo real para prever distorções com mais precisão, permitindo ajustes dinâmicos que podem reduzir erros em até 70%.
Q5: Esses sistemas são úteis para a fabricação aditiva?
Definitivamente. Eles gerenciam calor a partir de processos como a impressão 3D do laser, garantindo a precisão dimensional em configurações híbridas aditivas-sujeitas.
A compensação de erro térmico em tempo real de máquinas-ferramentas com base no modelo de aprendizado de máquina e na medição de corte real através de sensores de temperatura
e materiais
2024
reduz a deformação térmica do fuso de 110 µm para 10 µm em tempo real.
Combina placa de microprocessador GST, MLR, Lasso, SVR, TFM e 8051 para compensação incorporada.
Chen & Wang, 2024, pp. 4221-4238
https://sensors.myu-group.co.jp/sm_pdf/sm3796.pdf
Pesquisa sobre a estratégia de compensação de erro térmico das máquinas -ferramentas CNC com base na modelagem completa da área de trabalho
aplicada matemática e ciências não lineares
2024
CSBP Modelo de rede neural otimizado por meio de pesquisa de cuckoo reduz o erro máximo de previsão em 20,27% vs. LSTM.
Usa a rede neural da BP, otimização de pesquisa de cuco, interpolação de spline b para modelagem de espaço de trabalho.
Pei et al., 2024, pp. 1–12
https://sciendo.com/article/10.2478/amns-2024-3246
Um sistema de compensação térmica inteligente usando computação de borda para
sensores de máquinas-ferramentas (Basileia)
2024 Apr 15 APR 15
GA-LSTM Modelo de ponta de borda atinge> 90% de precisão de previsão para deslocamento de cinco eixos.
Avalia WNN, LSTNET, TPA-LSTM, XGBOOST, BILSTM, CNN e GA-LSTM; implanta no Raspberry Pi.
Kristiani et al., 2024, artigo 2531
https://www.ncbi.nlm.nih.gov/pmc/articles/pmc11053640/
Otimizando a colocação do sensor de temperatura para compensação de erro térmica da máquina-ferramenta
O Journal Science MM
2014
Demonstra> 85% de redução do erro térmico usando modelos de correlação linear otimizados nos controladores CNC existentes.
A análise de regressão alinha os dados do sensor de temperatura com medições de deslocamento TCP.
Autor (s) desconhecido, 2014, pp. 45–52
https://www.academia.edu/70117690/optimising_temperature_sensor_placement_for_machine_tool_thermal_error_compensation
