● Verständnis von Bearbeitungstoleranzen
● In-Prozess-Messstrategien: Frühe Fehler aufnehmen
● Praktische Strategien für die Umsetzung
● Fallstudien: Erfolg der realen Welt
● Herausforderungen und Überlegungen
In der Fertigung ist Präzision alles. Für Ingenieure, die an komplexen Teilen arbeiten, können Sie ein Projekt erstellen oder brechen. Egal, ob es sich um eine Turbinenklinge für einen Strahlmotor oder ein medizinisches Implantat handelt, selbst eine leichte Abweichung kann zu kostspieligen Nacharbeiten, Montagefehlern oder einer beeinträchtigten Leistung führen. Dieser Artikel enthält einen praktischen Leitfaden für die Verwendung von In-Process-Messstrategien, um die Multi-Feature-Bearbeitung Präzision zu erzielen. Angesichts der jüngsten Beispiele für Forschung und realer Welt untersuchen wir, wie Echtzeit-Messwerkzeuge und -techniken den Herstellern helfen können, strenge Toleranzen zu erfüllen und gleichzeitig die Kosten und die Zeit in Schach zu halten. Ziel ist es, den Ingenieuren eine klare, umsetzbare Roadmap zu bieten, um diese Strategien in ihre Arbeitsabläufe zu integrieren, die auf Studien aus Quellen wie Semantic Scholar und Google Scholar beruhen.
Toleranzen definieren den akzeptablen Abweichungsbereich in den Dimensionen oder Geometrien eines Teils und stellen sicher, dass sie wie beabsichtigt passt. Multi-Feature-Komponenten mit ihren voneinander abhängigen Geometrien stellen einzigartige Herausforderungen dar. Die traditionelle Inspektion nach dem Prozess fällt häufig zu spät, was zu Schrott oder Nacharbeiten führt. Improzessmessung misst dagegen Teile während der Bearbeitung und ermöglicht sofortige Korrekturen. Dieser Artikel behandelt die Grundlagen der Toleranzen, die Rolle von In-Process-Messgeräten, spezifischen Instrumenten und Strategien sowie Fallstudien, die diese Konzepte zum Leben erwecken. Am Ende haben Sie ein solides Verständnis dafür, wie diese Methoden auf Ihre eigenen Herstellungsherausforderungen angewendet werden können.

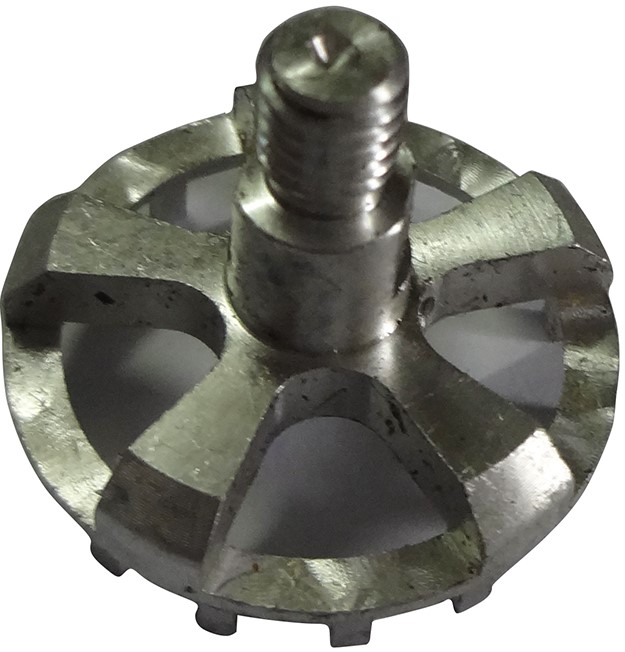

Toleranzen sind die Grundlage für die Qualität im Fertigung. Sie geben an, wie sehr die Dimensionen eines Teils variieren können, während sie den Entwurfsanforderungen erfüllen. Bei Multi-Featur-Teilen wie einem Motorblock mit mehreren Löchern und Oberflächen stellen Toleranzen sicher, dass jedes Merkmal während der Montage korrekt ausgerichtet ist. Ein kleiner Fehler - z. In medizinischen Geräten könnte ein falsch ausgerichtetes Implantatmerkmal die Patientensicherheit beeinflussen.

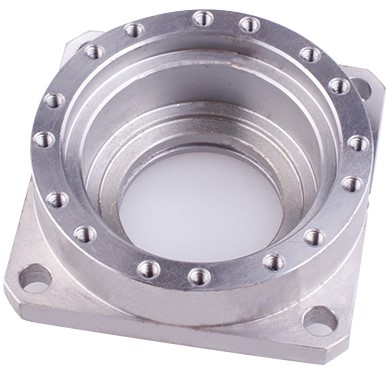

Standards wie ISO 2768 oder ASME Y14.5 leiten die Toleranzspezifikationen. ISO 2768 gruppiert beispielsweise Toleranzen in Klassen (fein, mittel, grob), um Präzision und Kosten auszugleichen. In Die CNC-Bearbeitung , Standard-Toleranzen betragen häufig ± 0,005 Zoll (0,13 mm), aber hochpräzise Anwendungen wie Luft- und Raumfahrt, Bedarf ± 0,001 Zoll (0,025 mm) oder enger. Um diese zu erreichen, müssen nicht nur fortschrittliche Maschinen, sondern auch intelligente Messstrategien während des Prozesses Strategien erforderlich sind.

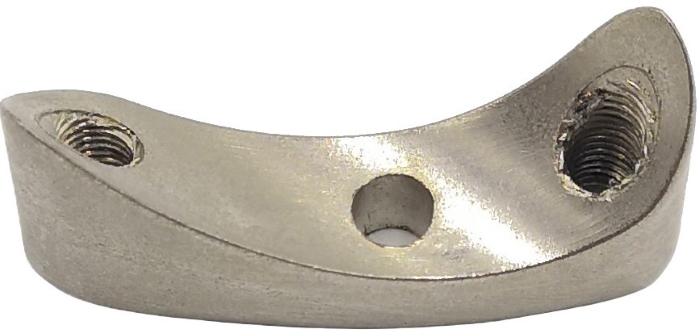

Multi-Featur-Teile sind schwer zu maschinell, da jede Funktion-Steigerungen, Slots oder Konturen-ihre eigene Toleranz haben und Fehler in einem anderen betreffen können. Zum Beispiel kann ein falsch ausgerichtetes Loch in einem Getriebegehäuse die gesamte Baugruppe abwerfen. Untersuchungen zeigen, dass sich die Bearbeitungsvariationen in Bezug auf Richtungen häufig unterscheiden und anspruchsvolle Annahmen von Gleichmäßigkeit. Dies macht Echtzeitmessungen für die Aufrechterhaltung der Kontrolle von entscheidender Bedeutung.
In-Process-Messung bedeutet das Messen von Teilen während der Bearbeitung, wodurch die Anpassungen im laufenden Betrieb ermöglicht werden. Im Gegensatz zu Prüfungen nach dem Prozess, die nach der Tatsache Probleme erkennen, fängt dieser Ansatz Abweichungen früh auf und spart Zeit und Materialien. Tools wie Laser Scanner, Koordinatenmessgeräte (CMMS) und Kontaktsonden werden häufig in CNC -Maschinen integriert oder als eigenständige Systeme verwendet.
Die Auszahlung ist erheblich: Echtzeitdaten ermöglicht es den Maschinisten, Einstellungen zu optimieren, bevor die Fehler sich aufpeppen. Beispielsweise ergab eine Studie zur adaptiven Bearbeitung für Mehrlochteile, dass In-Process-Messungen Korrekturlöcher um 30%senken und die Effizienz steigern und gleichzeitig Positions-Toleranzen von ± 0,002 mm treffen. Dies ist besonders wertvoll für komplexe Teile, in denen die manuelle Inspektion langsam oder unpraktisch ist.
Mehrere Werkzeuge sind für In-Process-Messungen hervorgehoben, von denen jeweils Stärken für bestimmte Aufgaben geeignet sind:
Laser Scanner : Diese nichtkontakten Geräte messen die Oberflächengeometrie schnell und genau. Sie sind großartig für komplexe Formen, wie Turbinenblätter, bei denen Kontaktsonden empfindliche Oberflächen schädigen können. Ein Automobilhersteller verwendete Laserscanner, um ± 0,002-Zoll-Toleranzen an gekrümmten Teilen zu erreichen und die Inspektionszeit um 40%zu verkürzen.
Koordinatenmessmaschinen (CMMs) : CMMs in Bearbeitungszentren integriert und liefern hochpräzise Messungen linearer und geometrischer Merkmale. In der Luft- und Raumfahrt werden sie verwendet, um Lochpositionen in Jet -Motor -Gehäusen zu überprüfen und Toleranzen von ± 0,001 Zoll zu treffen.
Kontaktsonden : Diese berührungsbasierten Tools sind hervorragend bei der Messung interner Merkmale wie Löchern oder Slots. In einer Getriebeproduktionslinie sorgten die Kontaktsonden mit Lochtoleranzen von ± 0,005 mm und fangen Abweichungen in Echtzeit ein, um Montageprobleme zu verhindern.
Optische Komparatoren : Dieses Profil eines Teilprofils für schnelle 2D -Messungen, die häufig in der Elektronik für kleine Komponenten verwendet werden. Sie sind schnell, aber weniger für 3D -Geometrien geeignet.
Jedes Tool hat Einschränkungen. Laserscanner haben mit glänzenden Oberflächen zu kämpfen, während Kontaktsonden langsamer, aber präzise für interne Merkmale sind. Die Auswahl des richtigen Werkzeugs hängt vom Material-, Geometrie- und Toleranzbedarf des Teils ab.

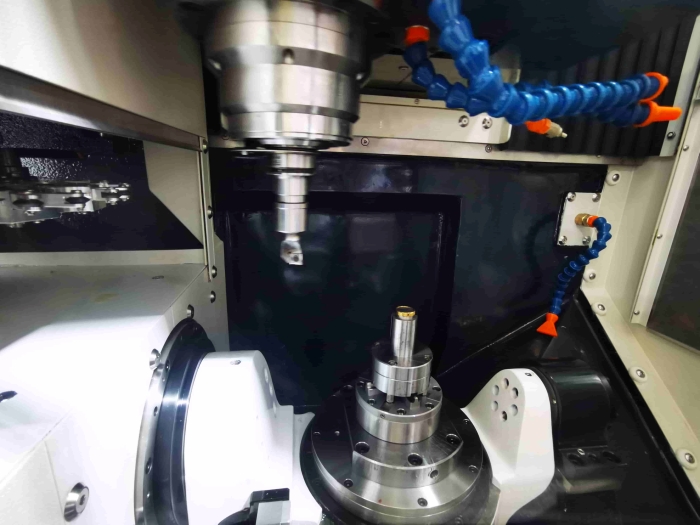

Das Hinzufügen von In-Prozess-Messgeräten zu CNC-Maschinen erfordert die Planung, um eine reibungslose Integration zu gewährleisten. Maschinenintegrierte Sonden messen beispielsweise Merkmale, ohne das Teil zu entfernen und Echtzeitanpassungen zu ermöglichen. Ein hydraulischer Verteiler-Hersteller verwendete Renishaw-Sonden in einem 5-Achsen-CNC, um die Lochpositionen während der Bearbeitung zu überprüfen. Wenn Abweichungen von 0,01 mm erkannt wurden, reduzierte das systemeinstellte Werkzeugpfade, wodurch der Schrott um 25%reduziert wurde.
Um diese Arbeit zu machen:
Wählen Sie kompatible Tools : Übereinstimmung mit Messgeräten an Ihrem CNC -Steuerungssystem (z. B. Fanuc oder Siemens) für einen nahtlosen Datenfluss.
Kalibrieren häufig : Regelmäßige Kalibrierung verhindert die Messdrift. Eine Studie ergab, dass unkalibrierte Sonden um 15%erhöht wurden.
Trainieren Sie Ihr Team : Die Betreiber müssen die Messdaten verstehen und die Bearbeitungsparameter entsprechend optimieren.
Adaptive Bearbeitung verwendet Echtzeitdaten, um die Werkzeugpfade während des Prozesses anzupassen. Dies ist ideal für Multi-Featur-Teile mit engen Toleranzen. Eine 2022-Studie zeigte, dass die adaptive Bearbeitung korrekten Korrekturlöcher in mehreren Lochteilen um 30%reduziert, ± 0,002 mm Toleranzen erreicht und die Effizienz um 20%verbessert.
Schritte zum Implementieren:
Richten Sie Feedback -Schleifen ein : Link -Messgeräte mit CNC -Controllern, um Messdaten in Toolpfadalgorithmen zu versetzen.
Simulationen ausführen : Verwenden Sie Software wie Siemens NX, um die Toleranzergebnisse vorherzusagen und Versuch und Irrtum zu minimieren.
Track -Werkzeugkleidung : Abgenutzte Werkzeuge wirken sich auf die Präzision aus. In-Process-Messgeräte können Verschleiß-bezogene Abweichungen erkennen und zeitnahe Tool-Swaps veranlassen.
Die Zuweisung von Smart Toleranz stellt sicher, dass die Toleranzen der einzelnen Funktionen den Gesamtanforderungen des Teils entsprechen. Eine 2025-Studie zu Präzisionsbearbeitungszentren verwendete Intervalltheorie und genetische Algorithmen, um Toleranzen zu optimieren, wobei die Genauigkeit von ± 0.0005 Zoll auf kritische Merkmale erreicht und gleichzeitig die Kosten niedrig hält.
So wenden Sie dies an:
Toleranzstapel analysieren : Verwenden Sie statistische Tools wie die Wurzelsumme von Quadraten (RSS), um vorherzusagen, wie sich Fehler ansammeln. Eine Getriebebaugruppe verwendete RSS, um die Wellenlochausrichtung innerhalb von ± 0,01 mm zu gewährleisten.
Priorisieren Sie die wichtigsten Merkmale : Toleranzen in kritischen Bereichen wie Lageroberflächen festlegen und gleichzeitig andere lockern, um Zeit und Kosten zu sparen.
Nutzen Sie digitale Zwillinge : Virtuelle Modelle simulieren die Bearbeitungsergebnisse und optimieren Toleranzen vor der Produktion. Ein digitaler Zwilling eines Motorblocks schnitt um 15%.
Eine Studie 2020 führte eine semantische Toleranzanalyse ein und verwendete regelbasierte Systeme, um Präzisionsdaten über mehrere Multi-Featur-Teile hinweg zu standardisieren. Durch die Definition von Toleranzzonen semantisch gewährleisten die Hersteller konsistent über CAD- und Bearbeitungsverfahren. Beispielsweise verwendete eine Bolzenloch-Baugruppe semantische Regeln, um die Abstandstoleranzen der Mittelstufe zu überprüfen und um einen reibungslosen Bolzenpassage zu gewährleisten.
Implementieren:
Erstellen Sie Ontologien : Erstellen Sie eine Toleranz-Screening-Ontologie (z. B. Tos-Ontology), um Daten über Plattformen hinweg zu standardisieren.
Link zu CAD : Integrieren Sie semantische Regeln in CAD-Modelle für Echtzeit-Toleranzprüfungen während des Designs.
Automatisieren Sie Überprüfungen : Verwenden Sie Software, um das Toleranz -Screening zu automatisieren und Designfehler um 10%zu senken, wie in der Studie gezeigt.
Ein Hersteller von Luft- und Raumfahrt bemühte sich, Toleranzen von ± 0,002 Zoll gegenüber Turbinenklingenprofilen aufrechtzuerhalten, wobei die Inspektion nach der Nachbearbeitung 20% Nacharbeit verursacht. Durch das Hinzufügen von Laserscannern zum Bearbeitungsprozess haben sie in Echtzeit die Oberflächengeometrie gemessen und die Werkzeugpfade an die Korrektur von Abweichungen eingestellt. Die Nacharbeit fiel auf 5%und die Produktionszeit um 30%. Die Scanner machten auch die thermische Expansion aus und stellten sicher, dass die Toleranzen unter Betriebsbedingungen gehalten wurden.
Ein Lieferant von Autoteilen benötigte ± 0,005 mm Lochtoleranzen in einem Getriebegehäuse mit mehreren Funktionen. Kontaktsonden in eine in eine CNC -Maschine integrierte Lochpositionen während der Bearbeitung und Fütterung von Daten in ein adaptives Steuerungssystem. Wenn Abweichungen auftraten, optimierte das System die Spindelgeschwindigkeit und die Werkzeugwege, reduzierte den Schrott um 15% und die Verbesserung der Baugruppe um 10%, wie durch CMM -Schecks bestätigt.
Ein Unternehmen für medizinische Geräte benötigte ± 0,0002 Zoll Toleranzen für ein Titanimplantat mit komplexen Oberflächen. Unter Verwendung von CMMs und optischen Komparatoren überwachten sie die Oberflächenfinish und Geometrie während der Bearbeitung. In Echtzeit-Daten geführte Schnittparameteranpassungen, um die Einhaltung der ISO 13485 sicherzustellen. Diese Ablehnungsraten um 12% und die FDA-Genehmigung mit detaillierten Prozessaufzeichnungen beschleunigt.
Strengere Toleranzen erhöhen die Kosten aufgrund spezialisierter Ausrüstung, langsamerer Bearbeitung und strengen Schecks. In einer Studie wurde festgestellt, dass Toleranzen unter ± 0,001 Zoll die Kosten verdoppeln können. Das Design für Herstellbarkeit (DFM) hilft, indem Teilgeometrien vereinfacht werden, z.
Ältere CNC-Maschinen unterstützen möglicherweise kein In-Prozess-Messung ohne Upgrades. Materialeigenschaften wie die Härteschwankungen Titans können auch die Genauigkeit der Messstoffe beeinflussen. Regelmäßige Wartungs- und Materialtests befassen sich mit diesen Problemen.
In-Process-Messung erzeugt große Datensätze, die robuste Analyse- und Speichersysteme erfordern. Eine 2025 -Studie zeigte, dass digitale Zwillinge die Analysezeit durch Modellierung von Qualitätsänderungen zwischen den Skalen um 25% verkürzt haben. Cloud -Plattformen wie Siemens MindSphere können die Datenbearbeitung weiter optimieren.
Es ist ein schwieriges, aber erreichbares Ziel bei In-Process-Messstrategien. Tools wie Laser -Scanner, CMMs und Kontaktsonden, wenn sie in CNC -Workflows integriert sind, fangen Fehler frühzeitig auf und reduzieren Abfall und Nacharbeiten. Die adaptive Bearbeitung, Toleranzoptimierung und semantische Analyse, unterstützt durch die jüngsten Forschung, bieten praktische Möglichkeiten, um die Präzision zu steigern. Beispiele in realer Welt aus Luft- und Raumfahrt-, Automobil- und medizinischen Bereichen zeigen, wie diese Methoden Ergebnisse liefern. Testen Sie zunächst ein Tool oder eine Strategie, wie eine von Maschinen integrierte Sonde oder einen digitalen Zwilling, und skalieren Sie, wenn Sie Ihren Prozess verfeinern. Diese Ansätze gewährleisten nicht nur Präzision - sie schaffen Zuverlässigkeit und Effizienz in jeden Teil, den Sie erzeugen.
F1: Warum ist die Messung des In-Prozesss besser als die Inspektion nach der Verarbeitung?
A1: Es erfasst Abweichungen während der Bearbeitung und ermöglicht sofortige Korrekturen, die im Vergleich zu Überprüfungen nach dem Prozess nach Überarbeiten und Schrott senken, die Probleme zu spät finden.
F2: Wie wähle ich das richtige Messgerät für meine Teile aus?
A2: Übereinstimmung mit dem Messgerät an die Anforderungen Ihres Teils: Laser-Scanner für komplexe Oberflächen, Kontaktsonden für interne Merkmale und CMMs für hochpräzise Geometrie.
F3: Können ältere CNC-Maschinen eine In-Prozess-Messung verwenden?
A3: Ja, aber sie müssen möglicherweise mit kompatiblen Messgeräten oder Kontrollverbesserungen nachrüsten. Wenden Sie sich an Ihren Maschinenlieferanten oder berücksichtigen Sie eigenständige Messsysteme.
F4: Wie hilft die adaptive Bearbeitung bei Toleranzen?
A4: Es verwendet Echtzeit-Messdaten, um die Werkzeugpfade während der Bearbeitung anzupassen und sicherzustellen, dass Multi-Featur-Teile enge Toleranzen effizient erfüllen.
F5: Was ist der Vorteil digitaler Zwillinge bei der Bearbeitung?
A5: Sie simulieren die Bearbeitungsergebnisse, optimieren Toleranzen vor der Produktion und überwachen die Qualität in Echtzeit, reduzieren Defekte und Straffungsprozesse.
Titel: Verbesserung der Messkapazität für Präzisionsherstellungsprozesse unter Verwendung eines Attributmessersystems
: Proceedings of the Institution of Maschinenbauingenieure, Teil B: Journal of Engineering Manufacture
Publication Datum: 26. Oktober 2011
Hauptergebnisse: Vorgeschlagen ein Fünf-Modul-Attribut-Messgerät; Demonstrierter Messkapazitätsindex basierend auf
den Methoden der ASTM -Standards: Erwartungs -Maximisierungsalgorithmus; Zero-inflatiertes Poisson-Modell; ASTM E691 und F1469 Standards
Zitat: Chen und Lyu, 2011, S. 10–22
URL: https://doi.org/10.1177/0954405410396153
Titel: In-Process-Dimensionalmessung und Kontrolle des Werkstücks Geometrische Merkmale
Journal: International Journal of Machine MORTION & FANGELY
PUBLICATION DATE: März 1997
Hauptbefindungen: Befragte verfügbare Technologie für die Kontrolle der In-Prozess-Kontrolle in Dreh- und Zylindrisch-Schleifmethoden
: Literaturerhebung und vergleichende Analyse
Zitat: Unbekannter Autor, 1997, S. 453-465
URL: URL: URL: URL: https://www.sciencedirect.com/science/article/abs/pii/s0890695597000199
Titel: Sensoren für In-Process- und On-Machine-Überwachung des Bearbeitungsleistung
Journal: Journal of Manufacturing Systems
Publikationsdatum: März 2024
Hauptergebnisse: umfassende Analyse von Sensoren zur Bearbeitungsprüfung; Bereitstellung von Richtlinien für die Sensorauswahl basierend auf Anwendungsmethoden
: Literaturrecherche und vergleichende Bewertung von Sensortechnologien
Zitat: Smith et al., 2024, S. 102–118
URL: https://www.sciencedirect.com/science/article/pii/S 17555817240 00592
Bearbeitungstoleranz: https://en.wikipedia.org/wiki/machining_tolerance
In-Prozess-Inspektion: https://en.wikipedia.org/wiki/in-process_inspectio
